Εισαγωγή:
Ευκίνητο PCBs, επίσης γνωστό ως εύκαμπτα τυπωμένα κυκλώματα ή εύκαμπτη ηλεκτρονική, παρέχει τις μεγαλύτερες επιλογές για τους σχεδιαστές και τους μηχανικούς κατά τη συγκέντρωση των ηλεκτρονικών κυκλωμάτων.
Κατασκευάζονται από το εύκαμπτο, υψηλής απόδοσης πλαστικό υλικό, συνήθως polyimide, το οποίο επιτρέπει στον πίνακα για να κάμψει ή «να λυγίσει» κατά τη διάρκεια της χρήσης. Αυτή η ευελιξία τους ανοίγει μέχρι τη χρήση σε ένα ευρύ φάσμα των εφαρμογών.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υψηλό φως: | Εύκαμπτη πλακέτα τυπωμένου κυκλώματος,Εύκαμπτος τυπωμένος πίνακας |
---|

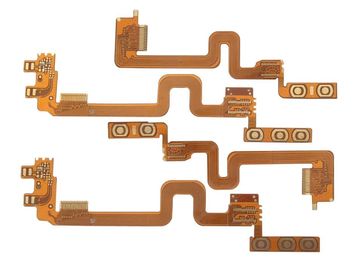

1 εύκαμπτου oz PCB 0.15mm χαλκού διπλοί πλαισιωμένοι τυπωμένοι πίνακες κυκλωμάτων
Προδιαγραφή
1. Χαμηλότερο κόστος, υψηλό - κατασκευαστής πινάκων ποιοτικού εύκαμπτος PCB
2. Μιας στάσης Servie
3. OEM/ODM
4. Γρήγορα παραδώστε την ημέρα 5-7
5. UL, RoHS, ISO
Λεπτομερής προδιαγραφή της εύκαμπτης κατασκευής PCB
Τεχνική προδιαγραφή |
||
Στρώματα: |
1~10 (ευκίνητο PCB) και 2~8 (άκαμπτος ευκίνητος) |
|
Ελάχιστο μέγεθος επιτροπής: |
5mm X 8mm |
|
Ανώτατο μέγεθος επιτροπής: |
250 X 520mm |
|
Τελειωμένο λ. πάχος πινάκων: |
0.05mm (1 πλαισιωμένος συμπεριλαμβάνων χαλκός) |
|
Τελειωμένο ο Max πάχος πινάκων: |
0.3mm (2 πλαισιωμένος συμπεριλαμβάνων χαλκός) |
|
Τελειωμένη ανοχή πάχους πινάκων: |
±0.02~0.03mm |
|
Υλικό: |
Kapton, Polyimide, PET |
|
Πάχος χαλκού βάσεων (RA ή ΕΔ): |
1/3 oz, 1/2 oz, 1oz, 2oz |
|
Πάχος βάσεων pi: |
0.5mil, 0.7mil, 0.8mil, 1mil, 2mil |
|
Stiffner: |
Polyimide, PET, FR4, SUS |
|
Τελειωμένη λ. διάμετρος τρυπών: |
Φ 0.15mm |
|
Τελειωμένη ο Max διάμετρος τρυπών: |
Φ 6.30mm |
|
Τελειωμένη ανοχή διαμέτρων τρυπών (PTH): |
±2 mil (±0.050mm) |
|
Τελειωμένη ανοχή διαμέτρων τρυπών (NPTH): |
±1 mil (±0.025mm) |
|
Ελάχιστο πλάτος/διάστημα (1/3oz): |
0.05mm/0.06mm |
|
Ελάχιστο πλάτος/διάστημα (1/2oz): |
0.06mm/0.07mm |
|
Ελάχιστο πλάτος/διάστημα (1oz): |
Ενιαίο στρώμα: 0.07mm/0.08mm |
|
Διπλό στρώμα: 0.08mm/0.09mm |
|
|
Λόγος διάστασης |
6:01 |
8:01 |
Χαλκός βάσεων |
1/3Oz--2Oz |
3 Oz για το πρωτότυπο |
Ανοχή μεγέθους |
Πλάτος αγωγών: ±10% |
W ≤0.5mm |
Μέγεθος τρυπών: ±0.05mm |
Χ ≤1.5mm |
|
Εγγραφή τρυπών: ±0.050mm |
|
|
Ανοχή περιλήψεων: ±0.075mm |
Λ ≤50mm |
|
Επεξεργασία επιφάνειας |
ENIG: 0.025um - 3um |
|
OSP: |
|
|
Κασσίτερος βύθισης: 0.041.5um |
|
|
Διηλεκτρική δύναμη |
AC500V |
|
Επιπλέον σώμα ύλης συγκολλήσεως |
288℃/10s |
Πρότυπα ΕΠΙ |
Δύναμη αποφλοίωσης |
1.0kgf/cm |
ΕΠΙ-TM-650 |
Εύφλεκτο |
94V-ο |
UL94 |
Καλωσορίστε σε Huaswin!
Η ηλεκτρονική Huaswin είναι ένας επαγγελματικός κατασκευαστής PCB & συνελεύσεων PCB, που βρίσκεται σε Shenzhen, Κίνα.
Παρέχουμε τις μιας στάσης υπηρεσίες δυνατότητας: Σχέδιο PCB, επεξεργασία PCB, συστατική προμήθεια, SMT και συνέλευση ΕΜΒΎΘΙΣΗΣ, ολοκληρωμένο κύκλωμα που προγραμματίζουν εκ των πρότερων/σε απευθείας σύνδεση, εξεταστική, αντιστατική συσκευασία καψίματος.
Ικανότητα και υπηρεσίες PCB:
1. Ενιαίος-πλαισιωμένο, double-sided & πολυστρωματικό PCB (μέχρι 30 στρώματα)
2. Εύκαμπτο PCB (μέχρι 10 στρώματα)
3. Άκαμπτος-ευκίνητο PCB (μέχρι 8 στρώματα)
4. Cem-1, cem-3 FR-4, FR-4 υψηλό TG, Polyimide, αργίλιο-βασισμένο υλικό.
5. HAL, HAL αμόλυβδο, χρυσοί ασήμι βύθισης/κασσίτερος, σκληρός χρυσός, επεξεργασία επιφάνειας OSP.
6. Οι τυπωμένοι πίνακες κυκλωμάτων είναι 94V0 υποχωρητικός, και εμμένουν στην κατηγορία 2 IPC610 διεθνή πρότυπα PCB.
7. Οι ποσότητες κυμαίνονται από το πρωτότυπο ως την παραγωγή όγκου.
ε-δοκιμή 8. 100%
Υπηρεσίες συνελεύσεων PCB:
Συνέλευση SMT
Αυτόματες επιλογή & θέση
Συστατική τοποθέτηση τόσο μικρή όπως 0201
Λεπτή πίσσα QEP - BGA
Αυτόματη οπτική επιθεώρηση
Συνέλευση μέσω-τρυπών
Συγκόλληση κυμάτων
Συνέλευση και συγκόλληση χεριών
Υλική πρόσβαση
Ολοκληρωμένο κύκλωμα που προγραμματίζει εκ των πρότερων/που καίει σε απευθείας σύνδεση
Λειτουργία που εξετάζει όπως ζητείται
Δοκιμή γήρανσης για των οδηγήσεων και τους πίνακες δύναμης
Πλήρης συνέλευση μονάδων (που συμπεριλαμβανομένων των πλαστικών, του κιβωτίου μετάλλων, της σπείρας, της συνέλευσης καλωδίων κ.λπ.)
Σχέδιο συσκευασίας
Σύμμορφο επίστρωμα
Και εμβύθιση-ντύνοντας και κάθετο επίστρωμα ψεκασμού είναι διαθέσιμος. Προστατεύοντας το non-conductive διηλεκτρικό στρώμα που είναι
εφαρμοσμένος επάνω στην τυπωμένη συνέλευση πινάκων κυκλωμάτων για να προστατεύσει την ηλεκτρονική συνέλευση από τη ζημία λόγω
μόλυνση, αλατισμένος ψεκασμός, υγρασία, μύκητας, σκόνη και διάβρωση που προκαλούνται από τα σκληρά ή ακραία περιβάλλοντα.
Όταν ντύνεται, είναι σαφώς ορατό ως σαφές και λαμπρό υλικό.
Το πλήρες κιβώτιο χτίζει
Το πλήρες «κιβώτιο χτίζει» τις λύσεις συμπεριλαμβανομένης της διαχείρισης υλικών όλων των συστατικών, ηλεκτρομηχανικά μέρη,
πλαστικά, περιβλήματα και τυπωμένη ύλη & υλικό συσκευασίας
Εξεταστικές μέθοδοι
Δοκιμή AOI
· Έλεγχοι για την κόλλα ύλης συγκολλήσεως
· Έλεγχοι για τα συστατικά κάτω σε 0201»
· Έλεγχοι για τα ελλείποντα συστατικά, όφσετ, ανακριβή μέρη, πολικότητα
Επιθεώρηση ακτίνας X
Η ακτίνα X παρέχει την υψηλής ευκρίνειας επιθεώρηση:
· BGAs
· Γυμνοί πίνακες
Δοκιμή -κυκλωμάτων
Η δοκιμή -κυκλωμάτων χρησιμοποιείται συνήθως από κοινού με AOI ελαχιστοποιώντας τις λειτουργικές ατέλειες προκαλούμενες κοντά
συστατικά προβλήματα.
· Δύναμη-επάνω στη δοκιμή
· Προηγμένη δοκιμή λειτουργίας
· Προγραμματισμός συσκευών λάμψης
· Λειτουργική δοκιμή
Λεπτομερής προδιαγραφή της συνέλευσης PCB
1 |
Τύπος συνέλευσης |
SMT και μέσω-τρύπα |
2 |
Τύπος ύλης συγκολλήσεως |
Υδροδιαλυτή κόλλα ύλης συγκολλήσεως, μολυβδούχος και αμόλυβδος |
3 |
Συστατικά |
Passives κάτω στο μέγεθος 0201 |
BGA και VFBGA |
||
Χωρίς μόλυβδο τσιπ Carries/CSP |
||
Double-Sided συνέλευση SMT |
||
Λεπτή πίσσα 08 Mils |
||
Επισκευή και Reball BGA |
||
Αφαίρεση μερών και υπηρεσία ημέρας αντικατάσταση-ίδιων πραγμάτων |
||
3 |
Γυμνό μέγεθος πινάκων |
Ο μικρότερος: 0.25x0.25 ίντσες |
Ο μεγαλύτερος: 20x20 ίντσες |
||
4 |
Μορφές αρχείου |
Μπιλ των υλικών |
Αρχεία Gerber |
||
Αρχείο επιλογή-ν-θέσεων (XYRS) |
||
5 |
Τύπος υπηρεσίας |
Με το κλειδί στο χέρι, μερική με το κλειδί στο χέρι ή αποστολή |
6 |
Συστατική συσκευασία |
Ταινία περικοπών |
Σωλήνας |
||
Εξέλικτρα |
||
Χαλαρά μέρη |
||
7 |
Χρόνος στροφής |
15 έως 20 ημέρες |
8 |
Δοκιμή |
Επιθεώρηση AOI |
Επιθεώρηση ακτίνας X |
||
Δοκιμή -κυκλωμάτων |
||
Λειτουργική δοκιμή |
Γιατί επιλέξτε την ηλεκτρονική Huaswin ως PCB σας κατασκευαστικός, τη συνέλευση PCBA και τον προμηθευτή υπηρεσιών cOem;
1. Υψηλός - ποιότητα και ανταγωνιστική τιμή
Το Huaswin έχει εξαγάγει διάφορο PCBs στους παγκόσμιους πελάτες για χρόνια. Όλα το PCB και PCBA επιβιβάζονται με 100%
ηλεκτρονική δοκιμή και σταλμένος έξω με ένα πλήρες σύνολο εγγράφου QA. Έχουμε βοηθήσει επιτυχώς το μας
πελάτες για να πάρει περισσότερες μετοχές αγοράς με την παροχή του PCB ανταγωνιστικών τιμών και καλής ποιότητας, PCBA και
Προϊόντα cOem.
2. Καλή επικοινωνία και καμία υπηρεσία χρονικής διαφοράς
Οι πωλήσεις και οι επαγγελματικοί μηχανικοί μας είναι καλοί αγγλικοί ομιλητές με τη βιομηχανία πολλών PCB ετών
εμπειρία. Οι πωλήσεις μας όχι μόνο σας εξυπηρετούν στον κανονικό χρόνο απασχόλησης, αλλά και σε απευθείας σύνδεση στα κινέζικα
νύχτα. Πολλοί πελάτες βρίσκουν ότι είναι δύσκολο να έρθει σε επαφή με με τους προμηθευτές τους στο χρόνο απασχόλησής τους, αυτό κάνει
η επικοινωνία και η σημαντική εργασία καθυστερημένες. Με Huaswin, δεν θα έχετε αυτό το πρόβλημα, οι πωλήσεις μας
επίσης on-line κατά τη διάρκεια της κινεζικής νύχτας.
3. Κανένα όριο ποσότητας διαταγής
Θεωρούμε κάθε πελάτη ως VIP πελάτη και προσφέρουμε την καλύτερη υπηρεσία. «Καμία επιχείρηση δεν είναι μικρό» «κάθε
ο πελάτης μετρά» εσείς μπορεί να βρεί κάποιο σεβασμό επιχείρησης εσείς ως μικρό πελάτη ή δεν έχει κανένα ενδιαφέρον για
οι διαταγές δειγμάτων, αλλά εδώ εσείς θα βρούν την πραγματική προσοχή κατά τη συνεργασία με μας.
4. Γρήγορη απάντηση
Η γρήγορη απάντηση είναι πάντα το ανταγωνιστικό πλεονέκτημα σε αυτήν την πρωτεϊκή παγκόσμια αγορά. Η έγκαιρη αντίδραση είναι
σειρά μαθημάτων μια απαραίτητη προϋπόθεση για την επιβίωση. Το Huaswin το ξέρει και το έβαλε στην πράξη. Για το γυμνό PCB RFQ,
ο πελάτης θα πάρει την αναφορά μας σε 2 ώρες, και 3-5days για τη συνέλευση RFQ PCB.
5. Τέλεια Pre-sale υπηρεσία
Μερικά προγράμματα Gerber αρχειοθετούν και BOM δεν είναι πλήρες; Το Huaswin προσφέρει την τέλεια pre-sale υπηρεσία, που βοηθά σας
για να κερδίσει χρόνο και κόστος από τα προσεκτικά στοιχεία που ελέγχουν & που βρίσκουν την ερώτηση το (EQ) εφαρμοσμένης μηχανικής. Μας
ο επαγγελματικός μηχανικός θα παράσχει τα αρχεία παραγωγής για τον έλεγχο και την έγκριση πελατών.
6. Αντίγραφο PCB και πίνακας PCBA
Κανένα αρχείο Gerber και BOM; Δεν είναι ένα πρόβλημα! Οι ισχυροί μηχανικοί Huaswin μπορούν να αντιγράψουν το PCB και τα συστατικά
κατάλογος για σας από μόνο έναν πίνακα δειγμάτων. Μπορούμε επίσης να αντιγράψουμε το ολοκληρωμένο προϊόν για τον πελάτη μας σύμφωνα με τα δείγματα,
μπορούμε να βελτιστοποιήσουμε ή να προσθέσουμε κάποια πρόσθετη λειτουργία εάν είναι απαραίτητο.
7. Ένας προμηθευτής λύσης PCB στάσεων
Η ηλεκτρονική Huaswin είναι εστίαση σε μια λύση PCB στάσεων:
Πρόσβαση PCB design+PCB manufacturing+PCB Assembly+Components
Η ισχυρή ομάδα μας εφαρμοσμένης μηχανικής και αγοράς βοηθά τους πελάτες μας για να πάρει τα ικανοποιημένα προϊόντα σε έναν χρόνο αποδοτικό
και οικονομικώς αποδοτικός τρόπος.
