Εισαγωγή

Πλαισιωμένα τα διπλάσιο μέσα πινάκων κυκλωμάτων έχουν έναν double-sided χαλκό, και οι επιμεταλλωμένες τρύπες, που είναι double-sided χαλκός, και ο χαλκός είναι τρύπες μέσα

Και οι δύο πλευρές έχουν το διπλό συνδέοντας με καλώδιο πίνακα, αλλά για να χρησιμοποιήσουν το καλώδιο και στις δύο πλευρές. Και οι δύο πλευρές πρέπει να είναι στο δωμάτιο με τις κατάλληλες ηλεκτρικές συνδέσεις. «Η γέφυρα» μεταξύ αυτού του κυκλώματος κάλεσε τα vias. Τρύπα οδηγών στο PCB, μέταλλο που γεμίζουν ή που ντύνεται με τις τρύπες, οι οποίες μπορούν να συνδεθούν με τους αγωγούς και στις δύο πλευρές. Επειδή η περιοχή διπλός-επιτροπής δύο φορές τόσο μεγάλη από την ενιαία επιτροπή, διπλή επιτροπή για να λύσει την καλωδίωση ενιαίος-επιτροπής τρίκλισε λόγω της δυσκολίας (μπορεί να γυριστεί στην άλλη πλευρά της τρύπας), είναι καταλληλότερη για τη χρήση σε πιό σύνθετο από το κύκλωμα ενιαίος-επιτροπής.

Πλεονεκτήματα

Έναντι του ενιαίος-πίνακα: καλωδίωσης κατάλληλο, απλό, εργασία-εντατικό μήκος γραμμών καλωδίωσης μικρότερο, πιό σύντομο.

Διπλά βήματα σχεδίου πινάκων κυκλωμάτων

1. Προετοιμάστε τις σχηματικές αναπαραστάσεις κυκλωμάτων

2. Δημιουργήστε ένα νέο αρχείο και μια φορτωμένη βιβλιοθήκη συσκευασίας τμημάτων PCB

3, προγραμματίζοντας πίνακας

4, στον πίνακα δικτύων και τα συστατικά

5, αυτόματα τμήματα σχεδιαγράμματος

6, ρύθμιση σχεδιαγράμματος

7, η ανάλυση πυκνότητας δικτύων

8, κανόνες καλωδίωσης καθορισμένοι

9, αυτόματη δρομολόγηση

10, ρυθμίζουν με το χέρι την καλωδίωση

Πολυστρωματικός διπλός πλαισιωμένος πίνακας Silkscreen Tg 180 ΤΕΦΛΌΝ 1.6mm ROHS/SGS PCB

Multilayer Double Sided PCB Board Silkscreen Tg 180 TEFLON 1.6mm ROHS / SGS

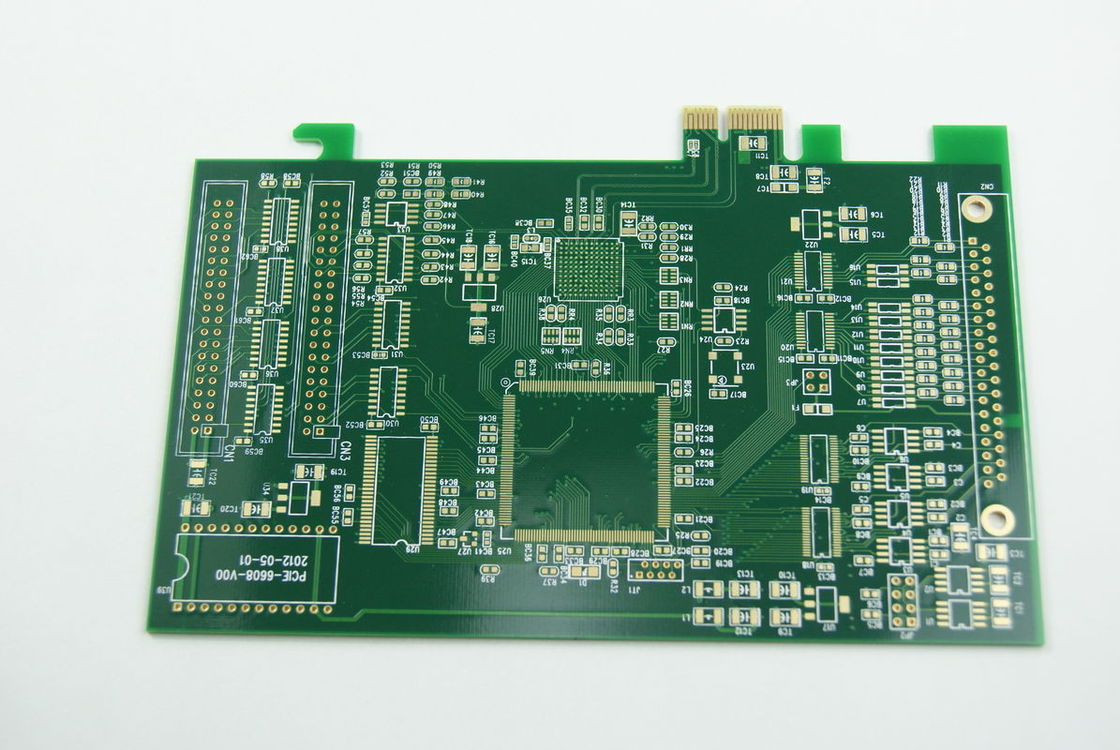

Μεγάλες Εικόνας : Πολυστρωματικός διπλός πλαισιωμένος πίνακας Silkscreen Tg 180 ΤΕΦΛΌΝ 1.6mm ROHS/SGS PCB

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	SYF
Πιστοποίηση:	UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Αριθμό μοντέλου:	Syf-010

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	100PCS
Τιμή:	NEGOTIATION
Συσκευασία λεπτομέρειες:	ΕΣΩΤΕΡΙΚΟΣ VACUUM-PACKED ΜΕ ΤΟ ΧΑΡΤΟΚΙΒΩΤΙΟ ΧΑΡΤΟΝΙΟΥ
Χρόνος παράδοσης:	5-8 ημέρες
Όροι πληρωμής:	L/C, T/T, paypal
Δυνατότητα προσφοράς:	2 εκατομμύριο PC το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό:	Fr4/fr1/fr2/cem-1/cem-2 πυρήνας μετάλλων	Μάσκα ύλης συγκολλήσεως:	Πράσινος/κίτρινος/κόκκινος/ο Μαύρος
Ποιότητα:	Ε-δοκιμή 100%	Υπηρεσία:	PCB, PCBA, COEM, ODM
Φινίρισμα επιφάνειας:	HASL, OSP, ENIG, HAL, κασσίτερος βύθισης, ασήμι βύθισης
Υψηλό φως:	PCB Τυπωμένα κυκλώματα , το διπλάσιο πλαισίωσε τον τυπωμένο πίνακα κυκλωμάτων

Πολυστρωματικός διπλός πλαισιωμένος πίνακας Silkscreen Tg 180 ΤΕΦΛΌΝ 1.6mm ROHS/SGS PCB

Περιγραφή:

Η καλύτερη υπηρεσία με τη γρήγορη απάντηση παρέχεται πάντα για τους πελάτες μας.
Προηγμένος εξοπλισμός παραγωγής που εισάγεται από την Ιαπωνία και τη Γερμανία, όπως η μηχανή ελασματοποίησης PCB, CNC μηχανή διατρήσεων, αυτόματος-PTH γραμμή, AOI (αυτόματη οπτική επιθεώρηση), πετώντας μηχανή ελέγχων και ούτω καθεξής.
Ποιοτική εγγύηση και επαγγελματική υπηρεσία μεταπώλησης.
BGA, Blind&Buried Vias και ο έλεγχος σύνθετης αντίστασης γίνονται αποδεκτά.
Αρχείο Gerber που απαιτείται.

ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΡΟΪΟΝΤΟΣ
Πρώτη ύλη	FR-4 (Tg 180 διαθέσιμο)
Αρίθμηση στρώματος	8-στρώμα
Πάχος πινάκων	1.6mm
Πάχος χαλκού	2.0oz
Η επιφάνεια τελειώνει	ENIG (Electroless χρυσός βύθισης νικελίου)
Μάσκα ύλης συγκολλήσεως	Πράσινος
Silkscreen	Άσπρος
Ελάχιστο πλάτος ιχνών/διάστημα	0.075/0.075mm
Ελάχιστο μέγεθος τρυπών	0.25mm
Πάχος χαλκού τοίχων τρυπών	≥20μm
Μέτρηση	300×400mm
Συσκευασία	Εσωτερικός: Vacuum-packed στα μαλακά πλαστικά δέματα Εξωτερικός: Χαρτοκιβώτια χαρτονιού με τα διπλά λουριά
Εφαρμογή	Επικοινωνία, αυτοκίνητο, κύτταρο, υπολογιστής, ιατρικός
Πλεονέκτημα	Ανταγωνιστική τιμή, γρήγορη παράδοση, OEM&ODM, ελεύθερα δείγματα,
Ειδικές απαιτήσεις	Θαμμένος και τυφλός μέσω, έλεγχος σύνθετης αντίστασης, μέσω του βουλώματος, Η συγκόλληση BGA και το χρυσό δάχτυλο είναι αποδεκτές
Πιστοποίηση	UL, ISO9001: 2008, ROHS, ΠΡΟΣΙΤΌΤΗΤΑ, SGS, ΑΛΌΓΟΝΟ-ΕΛΕΎΘΕΡΟ

ΙΚΑΝΟΤΗΤΑ ΠΑΡΑΓΩΓΗΣ ΤΟΥ PCB
Εφαρμοσμένη μηχανική διαδικασίας	Στοιχεία	Ικανότητα κατασκευής
Φύλλο πλαστικού	Πάχος	0.2~3.2mm
Τύπος παραγωγής	Αρίθμηση στρώματος	2L-16L
Ελασματοποίηση περικοπών	Μέγιστο μέγεθος επιτροπής εργασίας	1000×1200mm
Εσωτερικό στρώμα	Εσωτερικό πάχος πυρήνων	0.1~2.0mm
	Εσωτερικό πλάτος/διάστημα	Λ.: 4/4mil
	Εσωτερικό πάχος χαλκού	1.0~3.0oz
Διάσταση	Ανοχή πάχους πινάκων	±10%
Διάσταση	Ευθυγράμμιση ενδιάμεσων στρωμάτων	±3mil
Διάτρηση	Μέγεθος επιτροπής κατασκευής	Max: 650×560mm
	Τρυπώντας με τρυπάνι διάμετρος	≧0.25mm
	Ανοχή διαμέτρων τρυπών	±0.05mm
	Ανοχή θέσης τρυπών	±0.076mm
	Min.Annular δαχτυλίδι	0.05mm
PTH+Panel επένδυση	Πάχος χαλκού τοίχων τρυπών	≧20um
PTH+Panel επένδυση	Ομοιομορφία	≧90%
Εξωτερικό στρώμα	Πλάτος διαδρομής	Λ.: 0.08mm
Εξωτερικό στρώμα	Διάστημα διαδρομής	Λ.: 0.08mm
Επένδυση σχεδίων	Τελειωμένο πάχος χαλκού	1oz~3oz
EING/Flash χρυσός	Πάχος νικελίου	2.5um~5.0um
EING/Flash χρυσός	Χρυσό πάχος	0.03~0.05um
Μάσκα ύλης συγκολλήσεως	Πάχος	15~35um
Μάσκα ύλης συγκολλήσεως	Γέφυρα μασκών ύλης συγκολλήσεως	3mil
Μύθος	Πλάτος γραμμών/διάστημα γραμμών	6/6mil
Χρυσό δάχτυλο	Πάχος νικελίου	≧120u〞
Χρυσό δάχτυλο	Χρυσό πάχος	1~50u〞
Επίπεδο ζεστού αέρα	Πάχος κασσίτερου	100~300u〞
Δρομολόγηση	Ανοχή της διάστασης	±0.1mm
	Μέγεθος αυλακώσεων	Λ.: 0.4mm
	Διάμετρος κοπτών	0.8~2.4mm
Punching	Ανοχή περιλήψεων	±0.1mm
Punching	Μέγεθος αυλακώσεων	Λ.: 0.5mm
Β-ΠΕΡΙΚΟΠΗ	Β-ΠΕΡΙΚΟΠΗ διάσταση	Λ.: 60mm
	Γωνία	15°30°45°
	Παραμείνετε ανοχή πάχους	±0.1mm
Beveling	Διάσταση Beveling	30~300mm
Δοκιμή	Εξεταστική τάση	250V
Δοκιμή	Max.Dimension	540×400mm
Έλεγχος σύνθετης αντίστασης	Ανοχή	±10%
Δελτίο τροφίμων πτυχής		12:1
Μέγεθος διάτρυσης λέιζερ		4mil (0.1mm)
