Εισαγωγή
Πλαισιωμένα τα διπλάσιο μέσα πινάκων κυκλωμάτων έχουν έναν double-sided χαλκό, και οι επιμεταλλωμένες τρύπες, που είναι double-sided χαλκός, και ο χαλκός είναι τρύπες μέσα
Και οι δύο πλευρές έχουν το διπλό συνδέοντας με καλώδιο πίνακα, αλλά για να χρησιμοποιήσουν το καλώδιο και στις δύο πλευρές. Και οι δύο πλευρές πρέπει να είναι στο δωμάτιο με τις κατάλληλες ηλεκτρικές συνδέσεις. «Η γέφυρα» μεταξύ αυτού του κυκλώματος κάλεσε τα vias. Τρύπα οδηγών στο PCB, μέταλλο που γεμίζουν ή που ντύνεται με τις τρύπες, οι οποίες μπορούν να συνδεθούν με τους αγωγούς και στις δύο πλευρές. Επειδή η περιοχή διπλός-επιτροπής δύο φορές τόσο μεγάλη από την ενιαία επιτροπή, διπλή επιτροπή για να λύσει την καλωδίωση ενιαίος-επιτροπής τρίκλισε λόγω της δυσκολίας (μπορεί να γυριστεί στην άλλη πλευρά της τρύπας), είναι καταλληλότερη για τη χρήση σε πιό σύνθετο από το κύκλωμα ενιαίος-επιτροπής.
Πλεονεκτήματα
Έναντι του ενιαίος-πίνακα: καλωδίωσης κατάλληλο, απλό, εργασία-εντατικό μήκος γραμμών καλωδίωσης μικρότερο, πιό σύντομο.
Διπλά βήματα σχεδίου πινάκων κυκλωμάτων
1. Προετοιμάστε τις σχηματικές αναπαραστάσεις κυκλωμάτων
2. Δημιουργήστε ένα νέο αρχείο και μια φορτωμένη βιβλιοθήκη συσκευασίας τμημάτων PCB
3, προγραμματίζοντας πίνακας
4, στον πίνακα δικτύων και τα συστατικά
5, αυτόματα τμήματα σχεδιαγράμματος
6, ρύθμιση σχεδιαγράμματος
7, η ανάλυση πυκνότητας δικτύων
8, κανόνες καλωδίωσης καθορισμένοι
9, αυτόματη δρομολόγηση
10, ρυθμίζουν με το χέρι την καλωδίωση
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

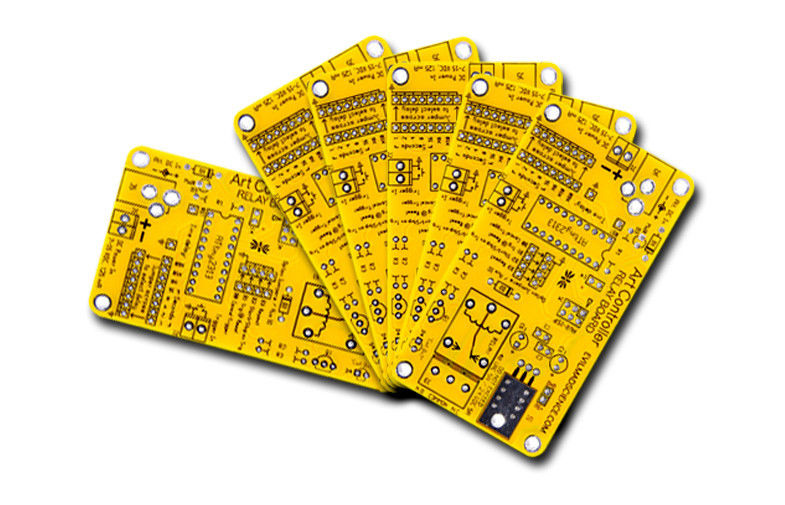

Υψηλό φως: | επί παραγγελία πίνακες κυκλωμάτων,το διπλάσιο πλαισίωσε τον τυπωμένο πίνακα κυκλωμάτων |
---|
Αμόλυβδος, ελεγχόμενο σύνθετη αντίσταση PCB/TG180 PCB διπλό πλαισιωμένο υψηλό TG
> Εμπορικό σήμα: Ανατολικό PCB
> Ιστός: eastpcb.com
> Υλικό: FR4
> Αρίθμηση στρώματος: 2 στρώματα
> Πάχος πινάκων: 1.6 χιλ.
> Πάχος χαλκού: 1OZ
> Η επιφάνεια τελειώνει: Αμόλυβδος
> Μάσκα ύλης συγκολλήσεως: Κίτρινος (top&bot)
> Silkscreen: Άσπρη οθόνη (top&bot)
> Ελάχιστα τρυπάνι/μαξιλάρι: 0.3mm/0.5mm
> Πιστοποίηση: UL, RoHS, ISO9001,
ISO14001, TS16949
