Εισαγωγή
Πλαισιωμένα τα διπλάσιο μέσα πινάκων κυκλωμάτων έχουν έναν double-sided χαλκό, και οι επιμεταλλωμένες τρύπες, που είναι double-sided χαλκός, και ο χαλκός είναι τρύπες μέσα
Και οι δύο πλευρές έχουν το διπλό συνδέοντας με καλώδιο πίνακα, αλλά για να χρησιμοποιήσουν το καλώδιο και στις δύο πλευρές. Και οι δύο πλευρές πρέπει να είναι στο δωμάτιο με τις κατάλληλες ηλεκτρικές συνδέσεις. «Η γέφυρα» μεταξύ αυτού του κυκλώματος κάλεσε τα vias. Τρύπα οδηγών στο PCB, μέταλλο που γεμίζουν ή που ντύνεται με τις τρύπες, οι οποίες μπορούν να συνδεθούν με τους αγωγούς και στις δύο πλευρές. Επειδή η περιοχή διπλός-επιτροπής δύο φορές τόσο μεγάλη από την ενιαία επιτροπή, διπλή επιτροπή για να λύσει την καλωδίωση ενιαίος-επιτροπής τρίκλισε λόγω της δυσκολίας (μπορεί να γυριστεί στην άλλη πλευρά της τρύπας), είναι καταλληλότερη για τη χρήση σε πιό σύνθετο από το κύκλωμα ενιαίος-επιτροπής.
Πλεονεκτήματα
Έναντι του ενιαίος-πίνακα: καλωδίωσης κατάλληλο, απλό, εργασία-εντατικό μήκος γραμμών καλωδίωσης μικρότερο, πιό σύντομο.
Διπλά βήματα σχεδίου πινάκων κυκλωμάτων
1. Προετοιμάστε τις σχηματικές αναπαραστάσεις κυκλωμάτων
2. Δημιουργήστε ένα νέο αρχείο και μια φορτωμένη βιβλιοθήκη συσκευασίας τμημάτων PCB
3, προγραμματίζοντας πίνακας
4, στον πίνακα δικτύων και τα συστατικά
5, αυτόματα τμήματα σχεδιαγράμματος
6, ρύθμιση σχεδιαγράμματος
7, η ανάλυση πυκνότητας δικτύων
8, κανόνες καλωδίωσης καθορισμένοι
9, αυτόματη δρομολόγηση
10, ρυθμίζουν με το χέρι την καλωδίωση
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

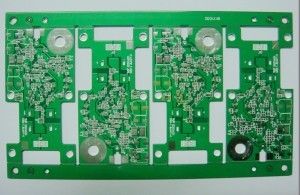

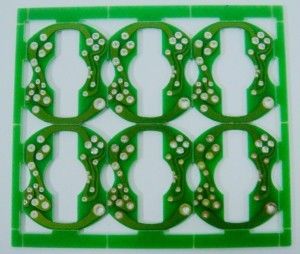

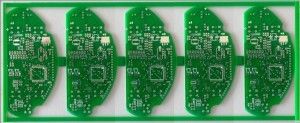

Επισημαίνω: | διπλό δευτερεύον PCB,protoboard,κυκλώματος |
---|
Υλικό βάσεων | FR4 |
Πάχος χαλκού | 2Oz |
Πάχος πινάκων | 1.6mm |
Ελάχιστο μέγεθος τρυπών | 0.2mm |
Ελάχιστο πλάτος γραμμών | 0.15mm |
Ελάχιστο διάστημα γραμμών | 0.15mm |
Λήξη επιφάνειας | HASL |
Ναι |
1-26 πίνακας PCB στρώματος: FR4 PCB, άκαμπτο PCB, βασισμένο στο αργίλιο PCB, PCB HDI, άκαμπτος-ευκίνητο PCB, υψηλό πολυστρωματικό PCB, βαρύ PCB χαλκού, και assemblyas PCB καλά. Τα προϊόντα μας εφαρμόζονται ευρέως στις τηλεπικοινωνίες, βιομηχανικός έλεγχος, ηλεκτρονική δύναμης, ιατρικό όργανο, ηλεκτρονική ασφάλειας, αεροδιάστημα και ούτω καθεξής. Και παρέχει «λύση PCB PCB τη μιας στάσης» για να ικανοποιήσει τις διαφορετικές απαιτήσεις των πελατών.
Παρακαλώ στείλετε το ηλεκτρονικό ταχυδρομείο
sales01 () fastlinepcb.com
Ικανότητα PCB:
Στοιχείο | Ικανότητα κατασκευής |
Στρώματα | 1-26 στρώματα |
Υλικοί τύποι | FR-4, FR-5, υψηλός-Tg, αλόγονο ελεύθερο, Rogers, Isola, Taconic, τεφλόν της Αρλόν, αργίλιο που βασίζεται |
Μέγιστη διάσταση επιτροπής | 39000mil * 47000mil/1000mm * 1200mm |
Ανοχή περιλήψεων | ± 4mil ± 0.10mm |
Πάχος πινάκων | 8mil-236mil |
Ανοχή πάχους πινάκων | mil-236mil/0.2mm6.0mm |
Ανοχή πάχους πινάκων | ± 10% |
Διηλεκτρικό πάχος | 3mil-8mil/0.075mm0.20mm |
Ελάχιστο πλάτος διαδρομής | 3mil/0.075mm |
Ελάχιστο διάστημα διαδρομής | 3mil/0.075mm |
Εξωτερικό πάχος $cu | Hoz-6OZ/17um~210um |
Εσωτερικό πάχος $cu | Hoz-6OZ/17um~210um |
Μέγεθος κομματιών διατρήσεων (CNC) | 6mil-256mil/0.15mm6.50mm |
Τελειωμένη διάσταση τρυπών | 4mil-236mil/0.1mm_6.0mm |
Ανοχή τρυπών | ± 2mil/± 0.05mm |
Ανοχή θέσης τρυπών | ± 2mil/± 0.05mm |
Μέγεθος τρυπών διάτρυσης λέιζερ | 4mil/0.1mm |
Δελτίο τροφίμων πτυχής | 12: 1 |
Μάσκα ύλης συγκολλήσεως | Πράσινος, μπλε, άσπρος, μαύρος, κόκκινος, κίτρινος, πορφυρός, κ.λπ. |
Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως | 2mil/0.050mm |
Συνδεμένη διάμετρος τρυπών | 8mil-20mil/0.20mm0.50mm |
Β-σημείωση ελέγχου σύνθετης αντίστασης | ± 10% |
Λήξη επιφάνειας | HASL, HASL (αμόλυβδο), χρυσός βύθισης, κασσίτερος βύθισης, ασήμι βύθισης, OSP, σκληρός χρυσός (μέχρι 100u») |
Όλο το PCBs είναι σχέδιο συνήθειας των κύριων προϊόντων μας. Αυτές είναι μόνο πληροφορίες αναφοράς, όχι οι τελικές τιμές και εικόνες PCB. Οι εικόνες και οι τιμές PCB σε Aliexpress είναι μόνο μια έκθεση και η επίδειξη, τόσο παρακαλώ δεν πληρώνει για το άμεσα πριν από την επαφή με μας.
Εάν ενδιαφέρεστε, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.
