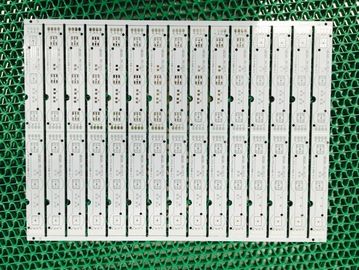

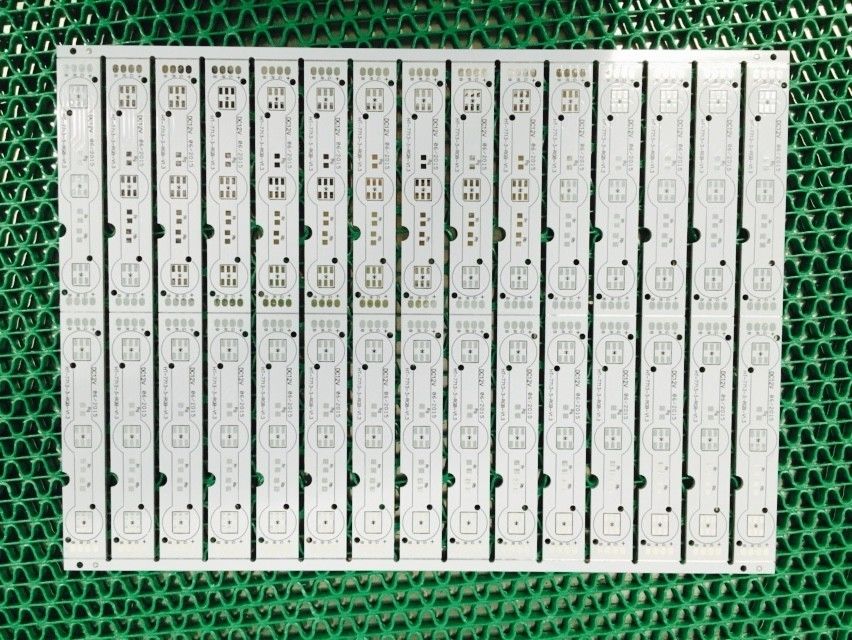

Πίνακας PCB των υπέρυθρων οδηγήσεων υψηλής ακρίβειας/πίνακας PCB βάσεων αργιλίου

Άκαμπτος-λυγίστε & λυγίστε τις γενικές ικανότητες κατασκευής κυκλωμάτων:

Κατασκευή στρώματος: Ενιαίος-πλαισιωμένη, Double-sided, ευκίνητη άκαμπτη, πολυστρωματική, διπλή πρόσβαση, αστήρικτοι μόλυβδοι

Ίχνος/διάστημα: 1/2 oz. χαλκός - .003» /.003» +/- .0005»

1 oz. χαλκός - .006» /.006» +/- .0015»

2 oz. χαλκός - .012» /.012» +/- .003»

Χαράξτε τις ικανότητες μέχρι 14 oz.

Ακτίνες: Έξω από ελάχιστο αιχμηρό 90°

Εσωτερικά πρότυπα .030»

Εσωτερικό απόλυτο ελάχιστο .010»

Επίστρωση: Electroless χαλκός, ηλεκτρολυτικός χαλκός, σκληρά & μαλακός χρυσός, βύθιση κασσίτερου, ηλεκτρολυτικός μόλυβδος κασσίτερου (ύλη συγκολλήσεως), επίπεδο ζεστού αέρα, οργανικό επίστρωμα Entek

Υλικό: Polyimide, Kapton, τεφλόν/Duroid, FR4, Getek, Thermount, εποξικό & ακρυλικό συγκολλητικό σύστημα (UL εγκεκριμένο), χαλκός-ντυμένα φύλλα πλαστικού Adhesiveless (ΕΠΙ)

Kapton/τυποποιημένο πάχος για τη βάση, την ταινία κάλυψης & τα τονωτικά: 0.5mil, 1.0mil, 2.0mil, 3.0mil, 4.0mil, 5.0mil, 6.0mil

Ηλεκτρική δοκιμή: Καθαρή δοκιμή καταλόγων, δοκιμή ελέγχων πετάγματος, μέσω της δοκιμής τρυπών, διπλή δοκιμή πρόσβασης

• Υπηρεσία παραγωγής PCB. (FR-4, γεια-TG, αργίλιο, FPC, ΤΕΦΛΌΝ, cem-1)
• FPC, υπηρεσία αντιγράφων PCB.
• Υπηρεσία συνελεύσεων PCB. (SMT, BGA, ΕΜΒΎΘΙΣΗ)
• Πρόγραμμα ολοκληρωμένου κυκλώματος με το αρχείο ΔΕΚΑΕΞΑΔΙΚΟΎ.
• Υπηρεσία συνελεύσεων κατοικίας PCBA.
• Τελική λειτουργική δοκιμή PCBA.
• Υπηρεσία αντιγράφων PCBA.
• Υπηρεσίες αγοράς ηλεκτρονικών συστατικών & αγοράς καταλόγων BOM.
• Διάτρητο PCB SMT. (Λέιζερ που κόβονται & χαρακτική)
• Συνέλευση καλωδίων

Τεχνική απαίτηση για τη συνέλευση PCB:

• Επαγγελματική τεχνολογία επιφάνεια-μονταρισμάτων και συγκόλλησης μέσω-τρυπών
• Διάφορα μεγέθη όπως την τεχνολογία 1206.0805.0603.0402 συστατικών SMT
• ICT (στη δοκιμή κυκλωμάτων), τεχνολογία FCT (λειτουργική δοκιμή κυκλωμάτων).
• Συνέλευση PCB με UL, CE, FCC, έγκριση Rohs
• Τεχνολογία συγκόλλησης επανακυκλοφορίας αερίου αζώτου για SMT.
• Γραμμή συνελεύσεων SMT&Solder υψηλών προτύπων
• Διασυνδεμένη υψηλή πυκνότητα ικανότητα τεχνολογίας τοποθέτησης πινάκων.

Απαίτηση αποσπάσματος για το PCB και τη συνέλευση PCB:

1) Αρχείο Gerber και κατάλογος Bom

2) Σαφή pics του pcba ή του δείγματος pcba για μας

3) Μέθοδος δοκιμής για PCBA

Χρονική ανοχή

Δείγματα: 3-4 ημέρες

Μαζική παραγωγή: 7-15 ημέρες (εξαρτηθείτε από την ποσότητα)

Όροι πληρωμής

T/T, Western Union

Συσκευασία και αποστολή

Vacuum package στο χαρτοκιβώτιο

Εφαρμογές των προϊόντων:

1. Υπολογιστές και σχετικά προϊόντα: Κινητός πίνακας δύναμης, δίσκος του U, διεπαφή δικτύων, υπολογιστής επιτροπής, cameral, ασύρματο ποντίκι.

2. Εγχώρια συσκευή: έξυπνος προβολέας/ψηφιακός cameral, υψηλής συχνότητας πίνακας. Πίνακας οργάνων καταγραφής και επαναληπτών, αυτόματος ακουστικός κύριος πίνακας εξοπλισμού και πίνακας ελέγχου.

3. Ασύρματη επικοινωνία: κινητός πίνακας. Πίνακας αρχείων κατεύθυνσης ΠΣΤ, ασύρματος τηλεφωνικός κύριος πίνακας, κύριος πίνακας ενδοσυνεννοήσεων.

4. Φωτισμός οδηγήσεων: Δύναμη κίνησης οδηγήσεων, ελαφριά επιτροπή των οδηγήσεων, ελαφριά ζώνη των οδηγήσεων.

Γιατί εμείς;
Ποιότητα
Τα πρότυπα UL μας (E465880) /Rohs ασφαλίζουν τις ποιοτικές συνελεύσεις από την έναρξη που τελειώνει. Εάν είναι ένα απλό προϊόν συνήθειας ή ένα σύνθετο με το κλειδί στο χέρι τρέξιμο παραγωγής, το PCB JHD θα εμμείνει στα υψηλότερα ποιοτικά πρότυπα.

Ικανός
Το PCB JHD προσφέρει τον πιό πρόσφατο στις ικανότητες συνελεύσεων και τα προσόντα ασφαλίζοντας ότι η ποιότητα χτίζεται σε κάθε προϊόν που παράγουμε.

Εμπειρία
Όταν την κατασκευή σας θέλετε έναν συνεργάτη που μπορείτε να εξαρτηθείτε από. Η Ομάδα Διοίκησης μας έχει πάνω από 8 έτη συνδυασμένης γνώσης βιομηχανίας. Η ομάδα εφαρμοσμένης μηχανικής μας έχει πάνω από 5 έτη εμπειρίας.

Προστασία των συμφερόντων σας
Η προστασία της πνευματικής ιδιοκτησίας σας είναι εργασία μια! Το προσωπικό εκπαιδευμένων επαγγελματιών μας όλα εργάζεται στο πλαίσιο μιας ακριβούς σύμβασης εμπιστευτικότητας και μεταχειρίζεται τη σημαντική τεκμηρίωσή σας όπως τους δικοί.

Ευελιξία
Το PCB JHD υπερηφανεύεται για τη δυνατότητά μας στα προγράμματα ραφτών συνήθειας γύρω από τις ανάγκες των πελατών μας. Το PCB JHD παίρνει το χρόνο να ακούσει τις μοναδικές επιχειρησιακές ανάγκες σας και να καθορίσει έπειτα να τους ξεπεράσει.

Το PCB JHD θα επιθυμούσε να είναι ο αξιόπιστος συνεργάτης σας στο εγγύς μέλλον!
