Εισαγωγή
Οι άκαμπτοι ευκίνητοι τυπωμένοι πίνακες κυκλωμάτων είναι πίνακες που χρησιμοποιούν έναν συνδυασμό εύκαμπτων και άκαμπτων τεχνολογιών πινάκων σε μια εφαρμογή. Οι περισσότεροι άκαμπτοι ευκίνητοι πίνακες αποτελούνται από τα πολλαπλάσια στρώματα των εύκαμπτων υποστρωμάτων κυκλωμάτων που συνδέονται με έναν ή περισσότερους άκαμπτους πίνακες εξωτερικά ή/και εσωτερικά, ανάλογα με το σχέδιο της εφαρμογής. Τα εύκαμπτα υποστρώματα σχεδιάζονται για να είναι σε μια σταθερή κατάσταση ευκίνητου και διαμορφώνονται συνήθως στη λυγισμένη καμπύλη κατά τη διάρκεια της κατασκευής ή της εγκατάστασης.
Τα άκαμπτα ευκίνητα σχέδια είναι πιό προκλητικά από το σχέδιο ενός χαρακτηριστικού άκαμπτου περιβάλλοντος πινάκων, όπως αυτοί οι πίνακες σχεδιάζονται σε ένα τρισδιάστατο διάστημα, το οποίο προσφέρει επίσης τη μεγαλύτερη χωρική αποδοτικότητα. Με να να σχεδιάσουν σε τρεις διαστάσεις οι άκαμπτοι ευκίνητοι σχεδιαστές μπορούν να στρίψουν, να διπλώσουν και να κυλήσουν τα εύκαμπτα υποστρώματα πινάκων για να επιτύχουν την επιθυμητή μορφή τους για τη συσκευασία της τελικής εφαρμογής.
Υλικοί τύποι
FR-4, cem-1, cem-3, IMS, υψηλό TG, υψηλή συχνότητα, αλόγονο ελεύθερο, βάση αργιλίου, βάση πυρήνων μετάλλων
Επεξεργασία επιφάνειας
HASL (LF), χρυσός λάμψης, ENIG, OSP (αμόλυβδο συμβατό σύστημα), μελάνι άνθρακα,
Peelable S/M, βύθιση Ag/Tin, χρυσή επένδυση δάχτυλων, χρυσό δάχτυλο ENIG+
Διαδικασία παραγωγής
Είτε παράγοντας τις ποσότητες άκαμπτων ευκίνητων πρωτοτύπων είτε παραγωγής που απαιτούν την άκαμπτη ευκίνητη επεξεργασία PCB μεγάλων κλιμάκων και τη συνέλευση PCB, η τεχνολογία αποδεικνύεται καλά και αξιόπιστος. Η ευκίνητη μερίδα PCB είναι ιδιαίτερα καλή στην υπερνίκηση των ζητημάτων διαστήματος και βάρους με τους χωρικούς βαθμούς ελευθερίας.
Η προσεχτική εξέταση των ευκίνητος-άκαμπτων λύσεων και μια κατάλληλη αξιολόγηση των διαθέσιμων επιλογών στα πρώτα στάδια στην άκαμπτη ευκίνητη φάση σχεδίου PCB θα επιστρέψουν τα σημαντικά οφέλη. Είναι κρίσιμο το άκαμπτο ευκίνητο fabricator PCB περιλαμβάνεται νωρίς στη διαδικασία σχεδίου για να εξασφαλίσει το σχέδιο και οι υπέροχες μερίδες είναι και στο συντονισμό και για να αποτελέσουν τις παραλλαγές τελικών προϊόντων.
Η άκαμπτη ευκίνητη φάση κατασκευής είναι επίσης πιό σύνθετη και χρονοβόρα από την άκαμπτη επεξεργασία πινάκων. Όλα τα εύκαμπτα συστατικά της άκαμπτης ευκίνητης συνέλευσης έχουν τον απολύτως διαφορετικό χειρισμό, χαρακτική και διαδικασίες συγκόλλησης από τους άκαμπτους FR4 πίνακες.
Εφαρμογή
Οδηγήσεων, τηλεπικοινωνίες, εφαρμογή υπολογιστών, φωτισμός, μηχανή παιχνιδιών, βιομηχανικά καταναλωτικά ηλεκτρονικά ελέγχου, δύναμης, αυτοκινήτων και υψηλών σημείων, ect.a
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Επισημαίνω: | σχέδιο PCB υψηλής ταχύτητας,PCB υψηλής συχνότητας |
---|

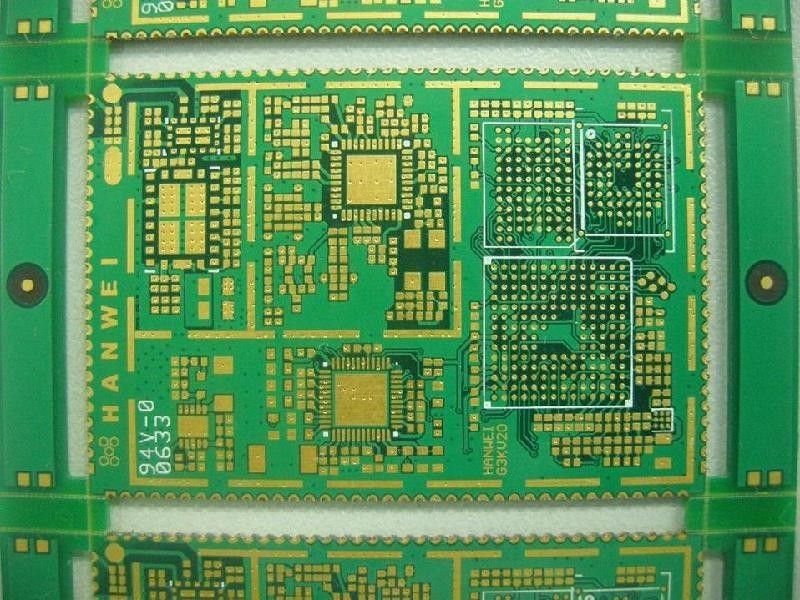

ΤΕΦΛΟΝ άκαμπτο πιάτο 6 στρώματος της ΑΡΛΟΝ PCB υψηλός-tg-μέγιστων κυττάρων, πίνακες PCB συνήθειας
ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΡΟΪΟΝΤΟΣ |
|
Πρώτη ύλη |
FR-4 (Tg 180) |
Αρίθμηση στρώματος |
6-στρώμα |
Πάχος πινάκων |
2.0mm |
Πάχος χαλκού |
2.0oz |
Η επιφάνεια τελειώνει |
ENIG |
Μάσκα ύλης συγκολλήσεως |
Πράσινος |
Silkscreen |
Άσπρος |
Ελάχιστο πλάτος ιχνών/διάστημα |
0.075/0.075mm |
Ελάχιστο μέγεθος τρυπών |
0.25mm |
Πάχος χαλκού τοίχων τρυπών |
≥20μm |
Μέτρηση |
300×400mm |
Συσκευασία |
Εσωτερικός: Vacuum-packed στα μαλακά πλαστικά δέματα |
Εφαρμογή |
Επικοινωνία, αυτοκίνητο, κύτταρο, υπολογιστής, ιατρικός |
Πλεονέκτημα |
Ανταγωνιστική τιμή, γρήγορη παράδοση, OEM&ODM, ελεύθερα δείγματα, |
Ειδικές απαιτήσεις |
Θαμμένος και τυφλός μέσω, έλεγχος σύνθετης αντίστασης, μέσω του βουλώματος, |
Πιστοποίηση |
UL, ISO9001: 2008, ROHS, ΠΡΟΣΙΤΌΤΗΤΑ, SGS, ΑΛΌΓΟΝΟ-ΕΛΕΎΘΕΡΟ |
ΙΚΑΝΟΤΗΤΑ ΠΑΡΑΓΩΓΗΣ ΤΟΥ PCB |
||
|
Στοιχείο ΣΤΟΙΧΕΙΩΝ |
|
Φύλλο πλαστικού |
Τύπος |
FR-1, FR-5, FR-4 υψηλός-Tg, ROGERS, ISOLA, ITEQ, |
Πάχος |
0.2~3.2mm |
|
Τύπος παραγωγής |
Αρίθμηση στρώματος |
2L-16L |
Επεξεργασία επιφάνειας |
HAL, χρυσή επένδυση, χρυσός βύθισης, OSP, |
|
Ελασματοποίηση περικοπών |
Μέγιστο μέγεθος επιτροπής εργασίας |
1000×1200mm |
Εσωτερικό στρώμα |
Εσωτερικό πάχος πυρήνων |
0.1~2.0mm |
Εσωτερικό πλάτος/διάστημα |
Λ.: 4/4mil |
|
Εσωτερικό πάχος χαλκού |
1.0~3.0oz |
|
Διάσταση |
Ανοχή πάχους πινάκων |
±10% |
Ευθυγράμμιση ενδιάμεσων στρωμάτων |
±3mil |
|
Διάτρηση |
Μέγεθος επιτροπής κατασκευής |
Max: 650×560mm |
Τρυπώντας με τρυπάνι διάμετρος |
≧0.25mm |
|
Ανοχή διαμέτρων τρυπών |
±0.05mm |
|
Ανοχή θέσης τρυπών |
±0.076mm |
|
Min.Annular δαχτυλίδι |
0.05mm |
|
PTH+Panel επένδυση |
Πάχος χαλκού τοίχων τρυπών |
≧20um |
Ομοιομορφία |
≧90% |
|
Εξωτερικό στρώμα |
Πλάτος διαδρομής |
Λ.: 0.08mm |
Διάστημα διαδρομής |
Λ.: 0.08mm |
|
Επένδυση σχεδίων |
Τελειωμένο πάχος χαλκού |
1oz~3oz |
EING/Flash χρυσός |
Πάχος νικελίου |
2.5um~5.0um |
Χρυσό πάχος |
0.03~0.05um |
|
Μάσκα ύλης συγκολλήσεως |
Πάχος |
15~35um |
Γέφυρα μασκών ύλης συγκολλήσεως |
3mil |
|
Μύθος |
Πλάτος γραμμών/διάστημα γραμμών |
6/6mil |
Χρυσό δάχτυλο |
Πάχος νικελίου |
≧120u〞 |
Χρυσό πάχος |
1~50u〞 |
|
Επίπεδο ζεστού αέρα |
Πάχος κασσίτερου |
100~300u〞 |
Δρομολόγηση |
Ανοχή της διάστασης |
±0.1mm |
Μέγεθος αυλακώσεων |
Λ.: 0.4mm |
|
Διάμετρος κοπτών |
0.8~2.4mm |
|
Punching |
Ανοχή περιλήψεων |
±0.1mm |
Μέγεθος αυλακώσεων |
Λ.: 0.5mm |
|
Β-ΠΕΡΙΚΟΠΗ |
Β-ΠΕΡΙΚΟΠΗ διάσταση |
Λ.: 60mm |
Γωνία |
15°30°45° |
|
Παραμείνετε ανοχή πάχους |
±0.1mm |
|
Beveling |
Διάσταση Beveling |
30~300mm |
Δοκιμή |
Εξεταστική τάση |
250V |
Max.Dimension |
540×400mm |
|
Έλεγχος σύνθετης αντίστασης |
|
±10% |
Δελτίο τροφίμων πτυχής |
12:1 |
|
Μέγεθος διάτρυσης λέιζερ |
4mil (0.1mm) |
|
Ειδικές απαιτήσεις |
Θαμμένος και τυφλός μέσω, έλεγχος σύνθετης αντίστασης, μέσω του βουλώματος, |
|
OEM&ODM υπηρεσία |
Ναι |
