Εισαγωγή
Πλαισιωμένα τα διπλάσιο μέσα πινάκων κυκλωμάτων έχουν έναν double-sided χαλκό, και οι επιμεταλλωμένες τρύπες, που είναι double-sided χαλκός, και ο χαλκός είναι τρύπες μέσα
Και οι δύο πλευρές έχουν το διπλό συνδέοντας με καλώδιο πίνακα, αλλά για να χρησιμοποιήσουν το καλώδιο και στις δύο πλευρές. Και οι δύο πλευρές πρέπει να είναι στο δωμάτιο με τις κατάλληλες ηλεκτρικές συνδέσεις. «Η γέφυρα» μεταξύ αυτού του κυκλώματος κάλεσε τα vias. Τρύπα οδηγών στο PCB, μέταλλο που γεμίζουν ή που ντύνεται με τις τρύπες, οι οποίες μπορούν να συνδεθούν με τους αγωγούς και στις δύο πλευρές. Επειδή η περιοχή διπλός-επιτροπής δύο φορές τόσο μεγάλη από την ενιαία επιτροπή, διπλή επιτροπή για να λύσει την καλωδίωση ενιαίος-επιτροπής τρίκλισε λόγω της δυσκολίας (μπορεί να γυριστεί στην άλλη πλευρά της τρύπας), είναι καταλληλότερη για τη χρήση σε πιό σύνθετο από το κύκλωμα ενιαίος-επιτροπής.
Πλεονεκτήματα
Έναντι του ενιαίος-πίνακα: καλωδίωσης κατάλληλο, απλό, εργασία-εντατικό μήκος γραμμών καλωδίωσης μικρότερο, πιό σύντομο.
Διπλά βήματα σχεδίου πινάκων κυκλωμάτων
1. Προετοιμάστε τις σχηματικές αναπαραστάσεις κυκλωμάτων
2. Δημιουργήστε ένα νέο αρχείο και μια φορτωμένη βιβλιοθήκη συσκευασίας τμημάτων PCB
3, προγραμματίζοντας πίνακας
4, στον πίνακα δικτύων και τα συστατικά
5, αυτόματα τμήματα σχεδιαγράμματος
6, ρύθμιση σχεδιαγράμματος
7, η ανάλυση πυκνότητας δικτύων
8, κανόνες καλωδίωσης καθορισμένοι
9, αυτόματη δρομολόγηση
10, ρυθμίζουν με το χέρι την καλωδίωση
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υψηλό φως: | Διπλό στρώμα PCB,διπλό δευτερεύον PCB |
---|

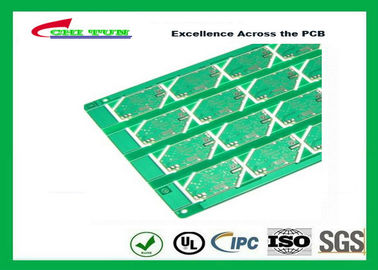

PCB δύο στρωμάτων, RoHS HASL κανένα Χ-έξω KB FR4 16mm συνέλευση PCB SMT
|
Περιγραφή προϊόντων |
Πρότυπος αριθμός: |
CTEL0210123 |
Αριθμός στρώματος: |
2Layer |
Υλικό: |
FR4 |
Τελειώστε το πάχος: |
1.6mm |
χαλκός: |
35UM |
Μέγεθος PCB: |
1369*145.5mm |
Πλάτος γραμμών/διάστημα γραμμών |
10/10mil |
Min.Hole μέγεθος: |
0.5mm |
Η επιφάνεια τελειώνει: | immerison χρυσός |
Πράσινη μάσκα ύλης συγκολλήσεως |
|
|
κανένας |
|
μισές τρύπες άλεσης και επένδυσης |
|
CNC/One επιτροπή με 8 διαφορετικούς τύπους |
Θέση προέλευσης: |
Κίνα |
Εμπορικό σήμα: |
CHITUN |
Πιστοποίηση: |
UL, ROHS, ISO |
Πρότυπα: |
Πρότυπα ΕΠΙ |
Επιχειρησιακά οφέλη
Κόστος: Σημαντικές οικονομίες - εκτός από μέχρι 60% στα προγράμματά σας
Χρόνος: Χρονική αποταμίευση - η αποδοτικότητα διαδικασίας μεταφράζει στο μειωμένο χρόνο στην ολοκλήρωση.
Ποιότητα: Βελτιωμένη ποιότητα - προσχεδιασμένες εργασία και διαχείριση που παραδίδουν τα ποιοτικά αποτελέσματα.
Επιχειρησιακή διαδικασία
Είναι επιτακτικό ότι οι πελάτες και οι εταιρίες ανάπτυξης λογισμικού εξοικειώνονται καλά ο ένας με τον άλλον προκειμένου να εξασφαλιστεί η ομαλή ροή της επιχείρησης. Σαν εταιρία με «την υπηρεσία πρώτα», πιστεύουμε να εργαστούμε από κοινού. Γνωρίζουμε ότι σωστός από το λεπτό να πάρει άρχισε σιγουρευόμαστε ότι ξέρουμε τις ανάγκες των πελατών μας όσο πρέπει να εξοικειωθούν με τις επιχειρησιακές πολιτικές μας.
Μοιραστείτε τις ανάγκες σας: Είναι σημαντικό για μας να ξέρουμε τις ανάγκες σας στους καθορισμένους όρους, για ελεύθερες διαβουλεύσεις μας στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο
