Εισαγωγή:
Η εστίαση στον πιό βασικό του PCB, συστατικά που στρέφονται σε μια πλευρά, η άλλη πλευρά του καλωδίου συγκεντρώνεται. Επειδή τα καλώδια εμφανίζονται μόνο σε μια πλευρά, έτσι αυτό το είδος του PCB καλείται ενιαίο πλαισιωμένο PCB.
Στο ενιαίο διάγραμμα καλωδίωσης επιτροπής δίνεται προτεραιότητα με την εκτύπωση δικτύων, δηλ., στην επιφάνεια χαλκού που τυπώνεται στον πράκτορα αντίστασης, για να αποτρέψει την αντίσταση συγκόλλησης μετά από να χαράξει που τυπώνεται στο σημάδι, και έπειτα punching τον τρόπο επεξεργασίας να ολοκληρωθεί η τρύπα οδηγών μερών και η εμφάνιση. Επιπλέον, μέρος των διαφορετικών προϊόντων μιας μικρής ποσότητας, χρησιμοποιεί το φωτοευαίσθητο πράκτορα αντίστασης διαμορφώνοντας το σχέδιο της φωτογραφικής μεθόδου.
Η λειτουργούσα σειρά θερμοκρασιών από 130 Γ σε 230 Γ. Single πλαισίωσε τους πίνακες είναι διαθέσιμη με την επιφάνεια τελειώνει την οργανική επιφάνεια το protectant (OSP), το ασήμι βύθισης, τον κασσίτερο, και τη χρυσή επένδυση και μαζί με το μολυβδούχο ή αμόλυβδο επίπεδο το (HASL) ύλης συγκολλήσεως ζεστού αέρα.
Υλικό:
Στο ενιαίο πλαισιωμένο υλικό βάσεων PCB τοποθετημένο σε στρώματα έγγραφο πίνακα χαλκού εγγράφου στο φαινολικό, τοποθετημένο χαλκός πιάτο εποξικής ρητίνης δίνεται προτεραιότητα.
Δομή:
Κατ' αρχάς, το φύλλο αλουμινίου χαλκού που χαράζονται, διαδικασία κ.λπ. για να λάβει ένα κύκλωμα που απαιτείται, μια προστατευτική ταινία για να τρυπηθεί με τρυπάνι για να εκθέσει το αντίστοιχο μαξιλάρι. Μετά από τη μέθοδο καθαρισμού και έπειτα κυλίσματος για να συνδυάσει τα δύο. Κατόπιν η μερίδα μαξιλαριών εξέθεσε την προστασία χρυσής επένδυσης ή κασσίτερου.
Διαδικασία παραγωγής:
Ενιαίο χαλκός-ντυμένο πιάτο - απαλοιφή - φωτοχημική μεταφορά εικόνας εκτύπωσης μεθόδου/οθόνης - αφαιρέστε τη διάβρωση ήταν τυπωμένος - που καθαρίζει, ξηρά - κατεργασία τρυπών - μορφή - στεγνός καθαρισμός - επίστρωμα συγκόλλησης αντίστασης εκτύπωσης - θεραπεία - σύμβολο σημαδιών εκτύπωσης - θεραπεία - στεγνός καθαρισμός που - προ ντυμένη ροή - ένα ολοκληρωμένο προϊόν
Εφαρμογή
Ενιαίο πλαισιωμένο PCB η περισσότερη χρήση στη ραδιο, μηχανή θέρμανσης, κρύα αποθήκευση, πλυντήρια και άλλο ηλεκτρικό προϊόν συσκευών, καθώς επίσης και ο εκτυπωτής, μηχανές πώλησης, φωτισμός των οδηγήσεων, ηλεκτρονικά συστατικά, όπως το εμπορικό κύκλωμα μηχανών
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | FR4 | Πάχος πινάκων: | 1.6mm |
---|---|---|---|
Τελειώστε το χαλκό: | 1oz | Μάσκα ύλης συγκολλήσεως: | πράσινο |
Τελικά: | Β-Cut/CNC | ||
Υψηλό φως: | ενιαίος PCB που πλαισιώνεται,ενιαίο PCB στρώματος |

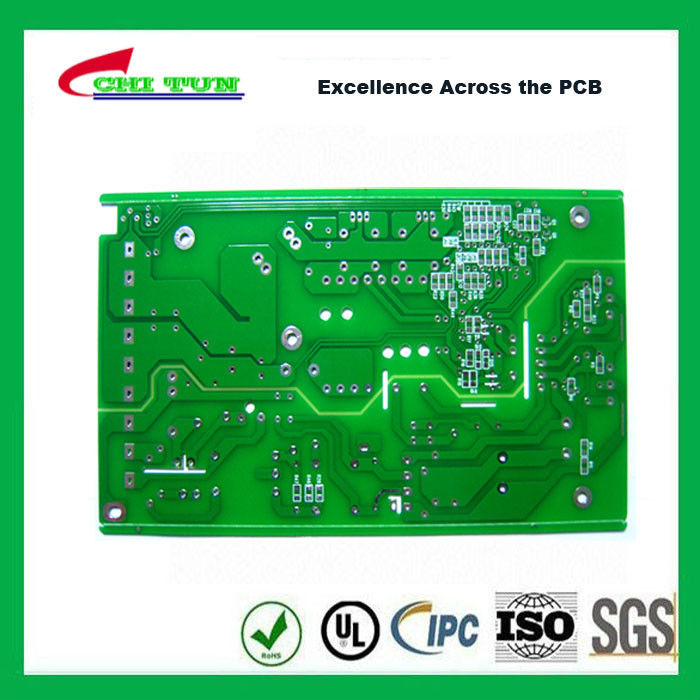

FR4 1.6MM HASL ενιαίο πλαισιωμένο PCB PCB μασκών ύλης συγκολλήσεως πινάκων πράσινο 1OZ
|
Περιγραφή προϊόντων |
Πρότυπος αριθμός: |
Cte-001 |
Αριθμός στρώματος: |
1layer |
Υλικό: |
FR4 |
Τελειώστε το πάχος: |
1.6mm |
Τελειώστε το χαλκό: |
1OZ |
Η επιφάνεια τελειώνει: |
HASL |
|
Πράσινη μάσκα ύλης συγκολλήσεως |
|
Το λευκό |
|
CNC δρομολόγηση |
Θέση προέλευσης: |
Κίνα |
Εμπορικό σήμα: |
CHITUN |
Πιστοποίηση: |
UL, ROHS, ISO |
Πρότυπα: |
ΕΠΙ ή βάση στο requestion των πελατών |
CTE που οδηγεί την τυπωμένη βιομηχανία πινάκων κυκλωμάτων
Με πάνω από 15 έτη εμπειρίας, Chi Tun Electronics LTD γίνεται γρήγορα η λογική επιλογή για τους κατασκευαστές PCB στην Κίνα. Είμαστε υπερήφανοι για να κατασκευάσουμε τα υψηλής ποιότητας προϊόντα. Μπορούμε να χειριστούμε τις διαταγές παραγωγής σχετικά με 1 στρώματα όλα τα μέχρι 24 στρώματα. και έχουμε τη γρήγορη στροφή, το μικρό όγκο και το μεγάλο τύπο υπηρεσιών όγκου χωρίς MOQ.
Ικανότητα τεχνολογίας
Χαρακτηριστικό γνώρισμα |
2015 |
2016 |
2017 |
|
Υλικό βάσεων |
CEM1, CEM3, Υλικό βάσεων αργιλίου |
CEM1, CEM3, Υλικό βάσεων αργιλίου |
CEM1, CEM3, Υλικό βάσεων αργιλίου |
|
Μέγιστη αρίθμηση στρώματος |
24 |
30 |
32 |
|
Μέγιστο μέγεθος PCB (μέγιστο) |
558mm X 660mm |
558mm X 660mm |
558mm X 660mm |
|
Χαλκός βάσεων |
1/3 oz -- 5 oz |
1/3 -- 5 oz |
1/3 -- 5 oz |
|
Πάχος χαλκού (εξωτερικό) |
6 oz |
6 oz |
6 oz |
|
Μέγιστο πάχος χιλ. πινάκων (mil) |
3.4 (134) |
3.4 (134) |
3.4 (134) |
|
Ελάχιστο πάχος χιλ. πινάκων (mil) |
0.1 (4) |
0.1 (4) |
0.1 (4) |
|
Ελάχιστο πλάτος γραμμών /Χωρίζοντας κατά διαστήματα |
Εσωτερικό um (mil) |
75/100 (3 4) |
75/75 (3/3) |
75/75 (3/3) |
Εξωτερικό um (mil) |
100/100 (4/4) |
75/75 (3/3) |
75/75 (3/3) |
|
Ελάχιστο μηχανικό μέγεθος τρυπανιών (χιλ.) |
0.2 |
0.2 |
0.2 |
|
Ελάχιστο HWTC um (mil) |
175 (7) |
175 (7) |
175 (7) |
|
Ελάχιστο Soldermask Άνοιγμα um (mil) |
50 (2) |
50 (2) |
50 (2) |
|
Λεπτότερη πίσσα χιλ. SMT (mil) |
0.40 (16) |
0.45 (18) |
0.45 (18) |
|
Πίσσα συσκευών BGA (Χαλκός βάσεων 1oz) (mil) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
|
Ο τύπος επιφάνειας τελειώνει |
HASL, αμόλυβδο HASL, ENIG, χρυσός λάμψης, Παχύς χρυσός, Εκλεκτική χρυσή επένδυση, OSP, Εκλεκτικό OSP το /HASL, Κασσίτερος βύθισης, Ασήμι βύθισης |
HASL, αμόλυβδο HASL, ENIG, χρυσός λάμψης, Παχύς χρυσός, Εκλεκτική χρυσή επένδυση, OSP, Εκλεκτικό OSP το /HASL, Κασσίτερος βύθισης, Ασήμι βύθισης |
HASL, αμόλυβδο HASL, ENIG, χρυσός λάμψης, Παχύς χρυσός, Εκλεκτική χρυσή επένδυση, OSP, Εκλεκτικό OSP το /HASL, Κασσίτερος βύθισης, Ασήμι βύθισης |
|
Έλεγχος σύνθετης αντίστασης |
+/- 10% |
+/- 8% |
+/- 8% |
|
Warpage |
0.7% |
0.5% |
0.5% |
Ειδική τεχνολογία: Ο έλεγχος Impendence, PCB Differencial τύπωσε τον πίνακα κυκλωμάτων, το PCB Peelabemask, το PCB HDI υψηλής πυκνότητας, το βαρύ PCB χαλκού, τους πίνακες κυκλωμάτων πυρήνων μετάλλων, ντυμένο τυπωμένων PCB Vias πινάκων κυκλωμάτων χαλκού τυφλού & θαμμένο, τρυπημένο με τρυπάνι λέιζερ Vias, πίνακες καψίματος, ευκίνητοι πίνακες, άκαμπτος ευκίνητος τυπωμένος PCB πίνακας κυκλωμάτων, άκρη που καλύφθηκαν κατά το ήμισυ μέσω των πινάκων κυκλωμάτων τρυπών, εκλεκτικός πίνακας PCB επένδυσης σκληρός χρυσός, ειδικός λεπτός ή ειδικός παχύς, PCB με συνδεμένη τη ρητίνη τρύπα
Πλεονέκτημα:
Εμπορικοί όροι:
Ελάχιστη ποσότητα διαταγής: |
1pcs |
Τιμή: |
διαπραγμάτευση |
Λεπτομέρειες συσκευασίας: |
κιβώτιο |
Χρόνος παράδοσης: |
γρήγορη στροφή και κανονικός τύπος |
Όροι πληρωμής: |
TT, LC, και άλλα βάση στη διαπραγμάτευση |
Δυνατότητα ανεφοδιασμού: |
1, 000, 000PCS/week |
