Εισαγωγή:
Η εστίαση στον πιό βασικό του PCB, συστατικά που στρέφονται σε μια πλευρά, η άλλη πλευρά του καλωδίου συγκεντρώνεται. Επειδή τα καλώδια εμφανίζονται μόνο σε μια πλευρά, έτσι αυτό το είδος του PCB καλείται ενιαίο πλαισιωμένο PCB.
Στο ενιαίο διάγραμμα καλωδίωσης επιτροπής δίνεται προτεραιότητα με την εκτύπωση δικτύων, δηλ., στην επιφάνεια χαλκού που τυπώνεται στον πράκτορα αντίστασης, για να αποτρέψει την αντίσταση συγκόλλησης μετά από να χαράξει που τυπώνεται στο σημάδι, και έπειτα punching τον τρόπο επεξεργασίας να ολοκληρωθεί η τρύπα οδηγών μερών και η εμφάνιση. Επιπλέον, μέρος των διαφορετικών προϊόντων μιας μικρής ποσότητας, χρησιμοποιεί το φωτοευαίσθητο πράκτορα αντίστασης διαμορφώνοντας το σχέδιο της φωτογραφικής μεθόδου.
Η λειτουργούσα σειρά θερμοκρασιών από 130 Γ σε 230 Γ. Single πλαισίωσε τους πίνακες είναι διαθέσιμη με την επιφάνεια τελειώνει την οργανική επιφάνεια το protectant (OSP), το ασήμι βύθισης, τον κασσίτερο, και τη χρυσή επένδυση και μαζί με το μολυβδούχο ή αμόλυβδο επίπεδο το (HASL) ύλης συγκολλήσεως ζεστού αέρα.
Υλικό:
Στο ενιαίο πλαισιωμένο υλικό βάσεων PCB τοποθετημένο σε στρώματα έγγραφο πίνακα χαλκού εγγράφου στο φαινολικό, τοποθετημένο χαλκός πιάτο εποξικής ρητίνης δίνεται προτεραιότητα.
Δομή:
Κατ' αρχάς, το φύλλο αλουμινίου χαλκού που χαράζονται, διαδικασία κ.λπ. για να λάβει ένα κύκλωμα που απαιτείται, μια προστατευτική ταινία για να τρυπηθεί με τρυπάνι για να εκθέσει το αντίστοιχο μαξιλάρι. Μετά από τη μέθοδο καθαρισμού και έπειτα κυλίσματος για να συνδυάσει τα δύο. Κατόπιν η μερίδα μαξιλαριών εξέθεσε την προστασία χρυσής επένδυσης ή κασσίτερου.
Διαδικασία παραγωγής:
Ενιαίο χαλκός-ντυμένο πιάτο - απαλοιφή - φωτοχημική μεταφορά εικόνας εκτύπωσης μεθόδου/οθόνης - αφαιρέστε τη διάβρωση ήταν τυπωμένος - που καθαρίζει, ξηρά - κατεργασία τρυπών - μορφή - στεγνός καθαρισμός - επίστρωμα συγκόλλησης αντίστασης εκτύπωσης - θεραπεία - σύμβολο σημαδιών εκτύπωσης - θεραπεία - στεγνός καθαρισμός που - προ ντυμένη ροή - ένα ολοκληρωμένο προϊόν
Εφαρμογή
Ενιαίο πλαισιωμένο PCB η περισσότερη χρήση στη ραδιο, μηχανή θέρμανσης, κρύα αποθήκευση, πλυντήρια και άλλο ηλεκτρικό προϊόν συσκευών, καθώς επίσης και ο εκτυπωτής, μηχανές πώλησης, φωτισμός των οδηγήσεων, ηλεκτρονικά συστατικά, όπως το εμπορικό κύκλωμα μηχανών
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Επισημαίνω: | Τυπωμένος πίνακας κυκλωμάτων οδηγήσεων,Αλουμινίου βάση PCB |
---|

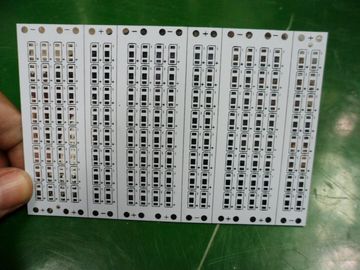

PCB των επαγγελματικών οδηγήσεων αλουμινίου 1oz/2oz/3oz ενιαίο PCB στρώματος
Επαγγελματική κατασκευή PCB
Υλικό βάσεων: Αργίλιο
Στρώμα: 1 στρώμα
Πάχος πινάκων: 1.0mm/1.2mm/1.5mm/2.0mm/3.0mm
Διάσταση πινάκων: Διάμετρος 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (μπορεί να προσαρμοστεί)
Στρώμα χαλκού: 1oz/2oz/3oz
Μάσκα ύλης συγκολλήσεως: Άσπρος/μαύρος/μπλε/κόκκινο
Silkscreen: Μαύρος
Η επιφάνεια τελειώνει: Βύθιση LF HAL/HAL/OSP/Gold/ασημένια επένδυση
Σχεδιάγραμμα περιλήψεων: CNC routing/V-Cut/Punching
Όλες οι παράμετροι μπορούν να προσαρμοστούν!
Γιατί εμείς;
Ποιότητα
Τα πρότυπα UL μας (E465880) /Rohs ασφαλίζουν τις ποιοτικές συνελεύσεις από την έναρξη που τελειώνει. Εάν είναι ένα απλό προϊόν συνήθειας ή ένα σύνθετο με το κλειδί στο χέρι τρέξιμο παραγωγής, το PCB JHD θα εμμείνει στα υψηλότερα ποιοτικά πρότυπα.
Ικανός
Το PCB JHD προσφέρει τον πιό πρόσφατο στις ικανότητες συνελεύσεων και τα προσόντα ασφαλίζοντας ότι η ποιότητα χτίζεται σε κάθε προϊόν που παράγουμε.
Εμπειρία
Όταν την κατασκευή σας θέλετε έναν συνεργάτη που μπορείτε να εξαρτηθείτε από. Η Ομάδα Διοίκησης μας έχει πάνω από 8 έτη συνδυασμένης γνώσης βιομηχανίας. Η ομάδα εφαρμοσμένης μηχανικής μας έχει πάνω από 5 έτη εμπειρίας.
Προστασία των συμφερόντων σας
Η προστασία της πνευματικής ιδιοκτησίας σας είναι εργασία μια! Το προσωπικό εκπαιδευμένων επαγγελματιών μας όλα εργάζεται στο πλαίσιο μιας ακριβούς σύμβασης εμπιστευτικότητας και μεταχειρίζεται τη σημαντική τεκμηρίωσή σας όπως τους δικοί.
Ευελιξία
Το PCB JHD υπερηφανεύεται για τη δυνατότητά μας στα προγράμματα ραφτών συνήθειας γύρω από τις ανάγκες των πελατών μας. Το PCB JHD παίρνει το χρόνο να ακούσει τις μοναδικές επιχειρησιακές ανάγκες σας και να καθορίσει έπειτα να τους ξεπεράσει.
Χρονική ανοχή
Δείγματα: 3-4 ημέρες
Μαζική παραγωγή: 7-15 ημέρες (εξαρτηθείτε από την ποσότητα)
Όροι πληρωμής
T/T, Western Union
Συσκευασία και αποστολή
Vacuum package στο χαρτοκιβώτιο
Ικανότητα εργοστασίων
Στοιχείο |
Ικανότητα κατασκευής |
Επεξεργασία επιφάνειας |
OSP |
Τύπος στρώματος PCB |
Ενιαία δευτερεύουσα, διπλή πλευρά |
Μέγιστο μέγεθος επιτροπής εργασίας |
1500mm*600mm |
Ελάχιστο μέγεθος επιτροπής εργασίας |
4mm*4mm |
Πάχος υποστρωμάτων Al |
0.3mm4mm |
Ελάχιστο πλάτος αγωγών |
0.15mm |
Ελάχιστο διάστημα αγωγών |
0.15mm |
Ελάχιστο μέγεθος τρυπών διάτρυσης |
0.2mm |
Ανοχή πάχους πιάτων |
±0.1mm |
Τελειωμένη ανοχή επιτροπής |
±0.1mm |
Β-ΠΕΡΙΚΟΠΗ ευθυγράμμιση |
±0.1mm |
Ανοχή Dia τρυπών |
±0.05mm |
Ανοχή θέσης τρυπών |
±0.076mm |
Τελειωμένο πάχος χαλκού |
35um105um (1oz-6oz) |
Χάραξη κάτω από την περικοπή |
>/=2.0 |
Ομοιομορφία επένδυσης PTH&Panel |
>90% |
Χρυσό πάχος Eing/λάμψης |
1-5u' « |
Πάχος μασκών ύλης συγκολλήσεως |
15um35um |
Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως |
0.076mm (3mil) |
Οθόνη μεταξιού |
Άσπρος/ο Μαύρος (εξαρτηθείτε από τις απαιτήσεις σας) |
Θερμική αγωγιμότητα |
1.0~20W/MK |
Αντισταθείτε την τάση |
Εναλλασσόμενο ρεύμα 2000V, συνεχές ρεύμα 1500~4000V |
JHD PCB Company επισκόπηση
PCB JHD στην επαγγελματική έκθεση φωτισμού
Άκρες αγορών
α. Εάν θέλετε να αγοράσετε το PCB μας, πρέπει να παρέχετε αρχείο αρχείων ή *.pcb ενός το επίσημο Gerber ή κάτι παρεμφερή.
β. Εάν θέλετε να αγοράσετε από τη μεγάλη ποσότητα, παρακαλώ ρωτήστε Mr.Hank.
γ. Εάν θέλετε να αγοράσετε το PCBA, πρέπει να παρέχετε τα αρχεία Gerber, το αρχείο *.pcb, τον κατάλογο κ.λπ. BOM.
Δ. Εάν θέλετε να αναπαραγάγετε μερικών η επιτροπή PCB για σας, παρακαλώ αρχικά παρέχετε τις πολύ σαφείς εικόνες, κατόπιν εάν ικανοποιείτε με την αναφορά εκτίμησής μας, κατόπιν μας στείλετε τη πραγματικότητα, έτσι μπορούμε να την κλωνοποιήσουμε για σας.
ε. Εάν κανένα από τα ανωτέρω δεν μπορεί να σας βοηθήσει, παρακαλώ μας ελάτε σε επαφή με άμεσα με Skype, QQ ή ηλεκτρονικό ταχυδρομείο. Είμαστε πολύ ευτυχείς να απαντήσουμε στις ερωτήσεις που υποβάλλετε, η ικανοποίησή σας είναι ο τελικός προορισμός μας.
Το PCB JHD θα επιθυμούσε να είναι ο αξιόπιστος συνεργάτης σας στο εγγύς μέλλον!
