Πρωτότυπο Pcb σανίδες

Υλικός τύπος:

FR4, υλικό μη-αλόγονου, βάση αργιλίου, βάση του Cooper, υλικό, παχύ φύλλο αλουμινίου χαλκού υψηλής συχνότητας, 94-V0 (HB), pi υλικό, ΥΨΗΛΌ TG: SL S1000-2, ITEQ: IT180

Επεξεργασία επιφάνειας: HAL, χρυσός βύθισης, κασσίτερος βύθισης, ασημένιο, χρυσό δάχτυλο βύθισης, OSP, δάχτυλο HAL (χρυσός βύθισης, OSP, ασήμι βύθισης, κασσίτερος βύθισης) +Gold

Εφαρμογή

Το PCBs εφαρμόζεται σε ένα ευρύ φάσμα των βιομηχανιών υψηλής τεχνολογίας όπως: Οδηγήσεων, τηλεπικοινωνίες, εφαρμογή υπολογιστών, φωτισμός, μηχανή παιχνιδιών, βιομηχανικά καταναλωτικά ηλεκτρονικά ελέγχου, δύναμης, αυτοκινήτων και υψηλών σημείων, ect. Από την αδιάλειπτες εργασία και την προσπάθεια στο μάρκετινγκ, τις εξαγωγές προϊόντων σε αμερικανικό, τον Καναδά, τους νομούς της Ευρώπης, την Αφρική και άλλες ειρηνικοασιατικές χώρες.

FAQ

Ποια είναι τα διαθέσιμα μεγέθη τρυπών;

14 mils 150 mils - 1 mil αυξήσεις
150 mils 200 mils - 5 mil αυξήσεις
επάνω από 200 mils - οι τρύπες θα καθοδηγούνταν έξω
Χρησιμοποιούμε μόνο τα τρυπάνια στις αυτοκρατορικές μονάδες. Τα αρχεία που υποβάλλονται στις μετρικές μονάδες (χιλ.) θα μετατρέπονταν στις αυτοκρατορικές μονάδες (mils) και θα στρογγυλεύονταν μέχρι επόμενο mil.

Χρησιμοποιούμαι στο σχεδιασμό στις μετρικές μονάδες ενώ ο ιστοχώρος διευκρινίζεται στις αυτοκρατορικές μονάδες. Υπάρχει ένα διάγραμμα μετατροπής που μπορώ να αναφερθώ;

Κατά αίτηση ενός σε απευθείας σύνδεση αποσπάσματος, τη μορφή αποσπάσματος μπορεί να χειριστεί τις μονάδες χιλ. καθώς επίσης και τις ίντσες για τις διαστάσεις.

Πώς διευκρινίζω τις εσωτερικές διακοπές/άλεση στο σχέδιό μου;

Όλες οι εσωτερικές διακοπές/οι αυλακώσεις/άλεση πρέπει να διευκρινιστούν στο ίδιο στρώμα είναι η περίληψη πινάκων. Το ελάχιστο routable μέγεθος αυλακώσεων είναι 32 mils. Κατά τη διάρκεια του χρόνου διαταγής, παρακαλώ εκφράστε αυτήν την ανάγκη στο τμήμα «ειδικού αιτήματος» έτσι ώστε οι μηχανικοί CAM μας γνωρίζουν την. Αυτό δεν είναι κάτι αντιμετωπίζουμε συχνά - έτσι υπάρχουν πιθανότητες που μπορούμε να το αγνοήσουμε. Σιγουρευτείτε ότι ξέρει σε μας.

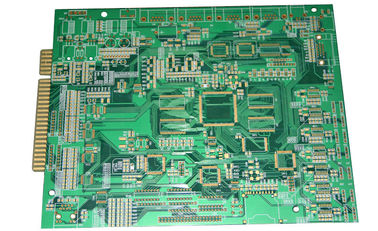

Τα γρήγορα PCB πρωτοτύπων στροφής επιβιβάζονται σε πολυ Punching στρώματος πράσινο 16 στρώμα HAL/ENIG

Quick Turn Prototype PCB Board Multi Layer Punching Green 16 Layer HAL / ENIG

Μεγάλες Εικόνας : Τα γρήγορα PCB πρωτοτύπων στροφής επιβιβάζονται σε πολυ Punching στρώματος πράσινο 16 στρώμα HAL/ENIG

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΊΝΑ
Μάρκα:	SYF
Πιστοποίηση:	UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Αριθμό μοντέλου:	Syf-003

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	100PCS
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	ΕΣΩΤΕΡΙΚΟΣ VACUUM-PACKED ΜΕ ΤΟ ΧΑΡΤΟΚΙΒΩΤΙΟ ΧΑΡΤΟΝΙΟΥ
Χρόνος παράδοσης:	5-8 ημέρες
Όροι πληρωμής:	T/T, L/C, D/P, O/A, ΔΥΤΙΚΉ ΈΝΩΣΗ, PAYPAL
Δυνατότητα προσφοράς:	2 εκατομμύριο PC το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό:	Fr4/fr1/fr2/cem-1/cem-2 πυρήνας μετάλλων	Μάσκα ύλης συγκολλήσεως:	Πράσινος/κίτρινος/κόκκινος/ο Μαύρος
Ποιότητα:	Ε-δοκιμή 100%	Υπηρεσία:	PCB, PCBA, COEM, ODM
Φινίρισμα επιφάνειας:	HASL, OSP, ENIG, HAL, κασσίτερος βύθισης, ασήμι βύθισης
Επισημαίνω:	πρωτότυπα τυπωμένα κυκλώματα , Γρήγορο πρωτότυπο PCB

Τα γρήγορα PCB πρωτοτύπων στροφής επιβιβάζονται σε πολυ Punching στρώματος πράσινο 16 στρώμα HAL/ENIG

Περιγραφή:

Η καλύτερη υπηρεσία με τη γρήγορη απάντηση παρέχεται πάντα για τους πελάτες μας.
Πιστοποιήσεις ISO9001: ΤΟ 2008, UL, CE, ROHS, ΠΡΟΣΙΤΌΤΗΤΑ, ΑΛΌΓΟΝΟ-ΕΛΕΎΘΕΡΗ ΕΊΝΑΙ ΣΥΝΑΝΤΙΈΤΑΙ.
Προηγμένος εξοπλισμός παραγωγής που εισάγεται από την Ιαπωνία και τη Γερμανία, όπως η μηχανή ελασματοποίησης PCB, CNC μηχανή διατρήσεων, αυτόματος-PTH γραμμή, AOI (αυτόματη οπτική επιθεώρηση), πετώντας μηχανή ελέγχων και ούτω καθεξής.
Ποιοτική εγγύηση και επαγγελματική υπηρεσία μεταπώλησης.
BGA, Blind&Buried Vias και ο έλεγχος σύνθετης αντίστασης γίνονται αποδεκτά.

ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΡΟΪΟΝΤΟΣ
Πρώτη ύλη	FR-4 (Tg 180 διαθέσιμο)
Αρίθμηση στρώματος	8-στρώμα
Πάχος πινάκων	1.6mm
Πάχος χαλκού	2.0oz
Η επιφάνεια τελειώνει	ENIG (Electroless χρυσός βύθισης νικελίου)
Μάσκα ύλης συγκολλήσεως	Πράσινος
Silkscreen	Άσπρος
Ελάχιστο πλάτος ιχνών/διάστημα	0.075/0.075mm
Ελάχιστο μέγεθος τρυπών	0.25mm
Πάχος χαλκού τοίχων τρυπών	≥20μm
Μέτρηση	300×400mm
Συσκευασία	Εσωτερικός: Vacuum-packed στα μαλακά πλαστικά δέματα Εξωτερικός: Χαρτοκιβώτια χαρτονιού με τα διπλά λουριά
Εφαρμογή	Επικοινωνία, αυτοκίνητο, κύτταρο, υπολογιστής, ιατρικός
Πλεονέκτημα	Ανταγωνιστική τιμή, γρήγορη παράδοση, OEM&ODM, ελεύθερα δείγματα,
Ειδικές απαιτήσεις	Θαμμένος και τυφλός μέσω, έλεγχος σύνθετης αντίστασης, μέσω του βουλώματος, Η συγκόλληση BGA και το χρυσό δάχτυλο είναι αποδεκτές
Πιστοποίηση	UL, ISO9001: 2008, ROHS, ΠΡΟΣΙΤΌΤΗΤΑ, SGS, ΑΛΌΓΟΝΟ-ΕΛΕΎΘΕΡΟ

ΙΚΑΝΟΤΗΤΑ ΠΑΡΑΓΩΓΗΣ ΤΟΥ PCB
Εφαρμοσμένη μηχανική διαδικασίας	Στοιχεία	Ικανότητα κατασκευής
Φύλλο πλαστικού	Πάχος	0.2~3.2mm
Τύπος παραγωγής	Αρίθμηση στρώματος	2L-16L
Ελασματοποίηση περικοπών	Μέγιστο μέγεθος επιτροπής εργασίας	1000×1200mm
Εσωτερικό στρώμα	Εσωτερικό πάχος πυρήνων	0.1~2.0mm
	Εσωτερικό πλάτος/διάστημα	Λ.: 4/4mil
	Εσωτερικό πάχος χαλκού	1.0~3.0oz
Διάσταση	Ανοχή πάχους πινάκων	±10%
Διάσταση	Ευθυγράμμιση ενδιάμεσων στρωμάτων	±3mil
Διάτρηση	Μέγεθος επιτροπής κατασκευής	Max: 650×560mm
	Τρυπώντας με τρυπάνι διάμετρος	≧0.25mm
	Ανοχή διαμέτρων τρυπών	±0.05mm
	Ανοχή θέσης τρυπών	±0.076mm
	Min.Annular δαχτυλίδι	0.05mm
PTH+Panel επένδυση	Πάχος χαλκού τοίχων τρυπών	≧20um
PTH+Panel επένδυση	Ομοιομορφία	≧90%
Εξωτερικό στρώμα	Πλάτος διαδρομής	Λ.: 0.08mm
Εξωτερικό στρώμα	Διάστημα διαδρομής	Λ.: 0.08mm
Επένδυση σχεδίων	Τελειωμένο πάχος χαλκού	1oz~3oz
EING/Flash χρυσός	Πάχος νικελίου	2.5um~5.0um
EING/Flash χρυσός	Χρυσό πάχος	0.03~0.05um
Μάσκα ύλης συγκολλήσεως	Πάχος	15~35um
Μάσκα ύλης συγκολλήσεως	Γέφυρα μασκών ύλης συγκολλήσεως	3mil
Μύθος	Πλάτος γραμμών/διάστημα γραμμών	6/6mil
Χρυσό δάχτυλο	Πάχος νικελίου	≧120u〞
Χρυσό δάχτυλο	Χρυσό πάχος	1~50u〞
Επίπεδο ζεστού αέρα	Πάχος κασσίτερου	100~300u〞
Δρομολόγηση	Ανοχή της διάστασης	±0.1mm
	Μέγεθος αυλακώσεων	Λ.: 0.4mm
	Διάμετρος κοπτών	0.8~2.4mm
Punching	Ανοχή περιλήψεων	±0.1mm
Punching	Μέγεθος αυλακώσεων	Λ.: 0.5mm
Β-ΠΕΡΙΚΟΠΗ	Β-ΠΕΡΙΚΟΠΗ διάσταση	Λ.: 60mm
	Γωνία	15°30°45°
	Παραμείνετε ανοχή πάχους	±0.1mm
Beveling	Διάσταση Beveling	30~300mm
Δοκιμή	Εξεταστική τάση	250V
Δοκιμή	Max.Dimension	540×400mm
Έλεγχος σύνθετης αντίστασης	Ανοχή	±10%
Δελτίο τροφίμων πτυχής		12:1
Μέγεθος διάτρυσης λέιζερ		4mil (0.1mm)
