Υλικός τύπος:
FR4, υλικό μη-αλόγονου, βάση αργιλίου, βάση του Cooper, υλικό, παχύ φύλλο αλουμινίου χαλκού υψηλής συχνότητας, 94-V0 (HB), pi υλικό, ΥΨΗΛΌ TG: SL S1000-2, ITEQ: IT180
Επεξεργασία επιφάνειας: HAL, χρυσός βύθισης, κασσίτερος βύθισης, ασημένιο, χρυσό δάχτυλο βύθισης, OSP, δάχτυλο HAL (χρυσός βύθισης, OSP, ασήμι βύθισης, κασσίτερος βύθισης) +Gold
Εφαρμογή
Το PCBs εφαρμόζεται σε ένα ευρύ φάσμα των βιομηχανιών υψηλής τεχνολογίας όπως: Οδηγήσεων, τηλεπικοινωνίες, εφαρμογή υπολογιστών, φωτισμός, μηχανή παιχνιδιών, βιομηχανικά καταναλωτικά ηλεκτρονικά ελέγχου, δύναμης, αυτοκινήτων και υψηλών σημείων, ect. Από την αδιάλειπτες εργασία και την προσπάθεια στο μάρκετινγκ, τις εξαγωγές προϊόντων σε αμερικανικό, τον Καναδά, τους νομούς της Ευρώπης, την Αφρική και άλλες ειρηνικοασιατικές χώρες.
FAQ
Ποια είναι τα διαθέσιμα μεγέθη τρυπών;
14 mils 150 mils - 1 mil αυξήσεις
150 mils 200 mils - 5 mil αυξήσεις
επάνω από 200 mils - οι τρύπες θα καθοδηγούνταν έξω
Χρησιμοποιούμε μόνο τα τρυπάνια στις αυτοκρατορικές μονάδες. Τα αρχεία που υποβάλλονται στις μετρικές μονάδες (χιλ.) θα μετατρέπονταν στις αυτοκρατορικές μονάδες (mils) και θα στρογγυλεύονταν μέχρι επόμενο mil.
Χρησιμοποιούμαι στο σχεδιασμό στις μετρικές μονάδες ενώ ο ιστοχώρος διευκρινίζεται στις αυτοκρατορικές μονάδες. Υπάρχει ένα διάγραμμα μετατροπής που μπορώ να αναφερθώ;
Κατά αίτηση ενός σε απευθείας σύνδεση αποσπάσματος, τη μορφή αποσπάσματος μπορεί να χειριστεί τις μονάδες χιλ. καθώς επίσης και τις ίντσες για τις διαστάσεις.
Πώς διευκρινίζω τις εσωτερικές διακοπές/άλεση στο σχέδιό μου;
Όλες οι εσωτερικές διακοπές/οι αυλακώσεις/άλεση πρέπει να διευκρινιστούν στο ίδιο στρώμα είναι η περίληψη πινάκων. Το ελάχιστο routable μέγεθος αυλακώσεων είναι 32 mils. Κατά τη διάρκεια του χρόνου διαταγής, παρακαλώ εκφράστε αυτήν την ανάγκη στο τμήμα «ειδικού αιτήματος» έτσι ώστε οι μηχανικοί CAM μας γνωρίζουν την. Αυτό δεν είναι κάτι αντιμετωπίζουμε συχνά - έτσι υπάρχουν πιθανότητες που μπορούμε να το αγνοήσουμε. Σιγουρευτείτε ότι ξέρει σε μας.
Λεπτομέρειες:
|
Υψηλό φως: | Πρωτότυπο PCB Συνέλευση,κατασκευαστής συμβάσεων ηλεκτρονικής |
---|

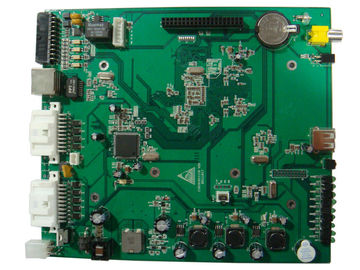

Το επαγγελματικό EMS PCBA για SMT/BGA/τη συνέλευση ΕΜΒΎΘΙΣΗΣ, διπλασιάζει την πλαισιωμένη συνέλευση πινάκων PCB πρωτοτύπων
Βασικές προδιαγραφές/ειδικά χαρακτηριστικά γνωρίσματα:
Οι υπηρεσίες μας για τη συνέλευση PCB
Οι ικανότητές μας για τη συνέλευση PCB
Σειρά μεγέθους διάτρητων |
736 χιλ. Χ 736 χιλ. |
Ελάχιστη πίσσα ολοκληρωμένου κυκλώματος |
0.30 χιλ. |
Μέγιστο μέγεθος PCB |
410 χιλ. Χ 360 χιλ. |
Ελάχιστο πάχος PCB |
0.35 χιλ. |
Ελάχιστο μέγεθος τσιπ |
0201 (0.6 χιλ. Χ 0.3 χιλ.) |
Μέγιστο μέγεθος BGA |
74 χιλ. Χ 74 χιλ. |
Πίσσα σφαιρών BGA |
1.00 χιλ. (λ.)/F3.00 χιλ. (Max) |
Διάμετρος σφαιρών BGA |
0.40 χιλ. (λ.) το /F1.00 χιλ. (Max) |
Πίσσα μολύβδου QFP |
0.38 χιλ. (λ.) το /F2.54 χιλ. (Max) |
Συχνότητα του καθαρισμού διάτρητων |
~ 1 χρόνος/5 10 κομμάτια |
Οι ικανότητές μας για το χειρισμό της γυμνής επεξεργασίας πινάκων PC
Εισαγωγές στοιχείων επεξεργασίας: Στοιχεία rs-274-Χ ή rs-274-δ Gerber με τα αρχεία καταλόγων και τρυπανιών ανοιγμάτων, αρχείο σχεδίου με Protel, PAD2000, POWERPCB, ORCAD
Στρώματα 2-30 Λ
Υλικοί τύποι FR-4, FR-5, υψηλός-Tg, αλόγονο ελεύθερο, Rogers,
Isola, Taconic, Αρλόν, τεφλόν, αργίλιο που βασίζεται
Μέγιστη διάσταση 39000mil * 47000mil/1000mm * 1200mm επιτροπής
Ανοχή ±4mil ±0.10mm περιλήψεων
Πάχος 8mil-236mil/0.2mm6.0mm πινάκων
Ανοχή ±10% πάχους πινάκων
Διηλεκτρικό πάχος 3mil-8mil/0.075mm0.20mm
Ελάχιστο πλάτος διαδρομής 3mil/0.075mm
Ελάχιστη διαδρομή διαστημικό 3mil/0.075mm
Εξωτερικό πάχος $cu hoz-6OZ/17um~210um
Εσωτερικό πάχος $cu hoz-6OZ/17um~210um
Μέγεθος κομματιών διατρήσεων (CNC) 6mil-256mil/0.15mm6.50mm
Τελειωμένη διάσταση 4mil-236mil/0.1mm6.0mm τρυπών
Ανοχή τρυπών ±2mil/±0.05mm
Ανοχή θέσης τρυπών ±2mil/±0.05mm
Μέγεθος τρυπών διάτρυσης λέιζερ 4mil/0.1mm
Δελτίο τροφίμων 12:1 πτυχής
Μάσκα ύλης συγκολλήσεως πράσινη, μπλε, άσπρη, μαύρη, κόκκινη, κίτρινη, πορφυρή, κ.λπ.
Ελάχιστη γέφυρα μασκών ύλης συγκολλήσεως 2mil/0.050mm
Συνδεμένη διάμετρος 8mil-20mil/0.20mm0.50mm τρυπών
Έλεγχος σύνθετης αντίστασης β-που σημειώνει ±10%
Επιφάνεια που τελειώνει HASL, HASL (αμόλυβδο), χρυσός βύθισης, κασσίτερος βύθισης,
Ασήμι βύθισης, OSP, σκληρός χρυσός (μέχρι 100u»)
Η εμπειρία κατασκευής μας περιλαμβάνει, αλλά δεν περιορίζεται σε:
Τομείς βιβλίων σημειώσεων |
ΠΙΝΑΚΑΣ ΦΟΡΤΙΣΤΩΝ |
ΑΝΑΣΤΡΟΦΕΑΣ |
ΔΥΝΑΜΗ ΚΜΕ |
ΚΆΡΤΑ LVDS |
ΠΊΝΑΚΑΣ IR |
ΜΗΤΡΙΚΉ ΚΆΡΤΑ LCD |
ΟΔΗΓΗΜΕΝΗ ΕΠΙΤΡΟΠΗ |
ΚΑΡΤΑ RAM |
ΠΙΝΑΚΑΣ ΣΤΟΙΧΕΙΩΝ |
ΠΊΝΑΚΑΣ BATT |
|
ΜΗΤΡΙΚΉ ΚΆΡΤΑ DVR |
ΠΊΝΑΚΑΣ USB |
ΑΝΑΓΝΩΣΤΗΣ ΚΑΡΤΩΝ |
ΑΚΟΥΣΤΙΚΟΣ ΠΙΝΑΚΑΣ |
ISDN MODEN |
|
Τομείς PC |
2.5 ίντσα HDD |
PC/MAC FDD |
ΕΛΛΙΜΕΝΙΣΜΟΣ |
ΛΙΜΕΝΑΣ REPILICATOR |
ΚΆΡΤΑ PCMCIA |
3.5 ίντσα HDD |
SATA HDD |
ΠΡΟΣΑΡΜΟΣΤΗΣ |
ROM DVD |
SSD |
|
Τομείς τηλεπικοινωνιών |
DVBT.ATSC TV |
ΜΟΝΆΔΑ ΠΣΤ |
ΜΟΝΆΔΑ ΠΣΤ ΑΥΤΟΚΙΝΗΤΩΝ |
ADSL MODEN |
ΔΈΚΤΗΣ dvb-τ 3.5inch |
Ακουστικοί & τηλεοπτικοί τομείς |
ΦΟΡΈΑΣ MPEG 4 |
ΔΙΑΚΌΠΤΗΣ KVM |
ΑΝΑΓΝΏΣΤΗΣ EBOOK |
ΚΙΒΏΤΙΟ HDMI |
ΚΙΒΏΤΙΟ DVI |
Ηλεκτρονικοί τομείς ασφάλειας |
ΜΗΤΡΙΚΉ ΚΆΡΤΑ TV LCD |
ΜΗΤΡΙΚΉ ΚΆΡΤΑ DVR |
ΠΊΝΑΚΑΣ CCD |
ΚΆΜΕΡΑ IP |
ΚΆΜΕΡΑ CCTV |
Υγεία & Ιατρικοί τομείς |
ΨΗΦΙΑΚΗ ΜΟΝΆΔΑ TEMS |
ΘΕΡΜΟΜΕΤΡΟ ΑΥΤΙΩΝ |
ΜΕΤΡΗΤΕΣ ΔΟΚΙΜΗΣ ΓΛΥΚΟΖΗΣ ΑΙΜΑΤΟΣ |
ΟΡΓΑΝΟ ΕΛΈΓΧΟΥ ΛΙΠΟΥΣ ΣΩΜΑΤΟΣ |
ΨΗΦΙΑΚΟ ΟΡΓΑΝΟ ΕΛΈΓΧΟΥ ΠΊΕΣΗΣ ΤΟΥ ΑΊΜΑΤΟΣ |
Τομείς εφαρμογής οδηγήσεων |
ΟΔΗΓΗΜΕΝΟΣ ΑΥΤΟΜΑΤΟΣ ΛΑΜΠΤΗΡΑΣ |
ΟΔΗΓΗΜΕΝΟ ΦΩΣ ΣΧΟΙΝΙΩΝ |
ΟΔΗΓΗΜΕΝΟΣ ΒΟΛΒΟΣ |
ΥΠΑΙΘΡΙΟΣ ΟΔΗΓΗΜΕΝΗ ΕΠΙΔΕΙΞΗ |
ΦΩΤΙΣΜΟΣ ΠΡΟΒΟΛΗΣ |
Τομείς οργάνων δοκιμής |
ΠΑΛΜΟΓΡΑΦΟΣ |
ΠΑΡΟΧΗ ΗΛΕΚΤΡΙΚΟΥ ΡΕΎΜΑΤΟΣ |
L.C.R. ΜΕΤΡΗΤΗΣ |
ΣΥΣΚΕΥΗ ΑΝΆΛΥΣΗΣ ΛΟΓΙΚΗΣ |
ΠΟΛΥΜΕΤΡΟ |
Τομείς καταναλωτικών ηλεκτρονικά |
ΠΙΝΑΚΑΣ ΑΙΣΘΗΤΗΡΩΝ |
ΠΙΝΑΚΑΣ ΟΔΗΓΩΝ |
ΠΊΝΑΚΑΣ USB DVIVER |
ΕΚΤΥΠΩΤΗΣ ΓΡΑΜΜΩΤΩΝ ΚΩΔΊΚΩΝ |
MP3 ΦΟΡΕΑΣ |
ΕΝΟΤΗΤΑ ΗΛΙΑΚΟΎ ΠΛΑΙΣΊΟΥ |
ΤΑΜΠΛΕΤΑ ΜΑΝΔΡΩΝ |
ΠΛΉΜΝΗ USB |
ΑΝΑΓΝΏΣΤΗΣ ΚΑΡΤΏΝ USB |
DRIVE ΛΆΜΨΗΣ USB |
Πάρτε ένα απόσπασμα Fortunemount για την έρευνα προϊόντων συνήθειάς σας (cOem)
Προκειμένου να υπολογιστεί μια ακριβής αναφορά, ο κατάλογος αντιπροσωπεύει κατωτέρω τις ελάχιστες πληροφορίες που χρειαζόμαστε από σας.
Χαιρετίστε τη μικρή διαταγή.
Ηλεκτρονικό ταχυδρομείο εμείς για να ανακαλύψει πώς μπορούμε να γεμίσουμε τις απαιτήσεις σας
Υπεύθυνος Επικοινωνίας: Miss. aaa
Τηλ.:: 86 755 8546321
Φαξ: 86-10-66557788-2345
