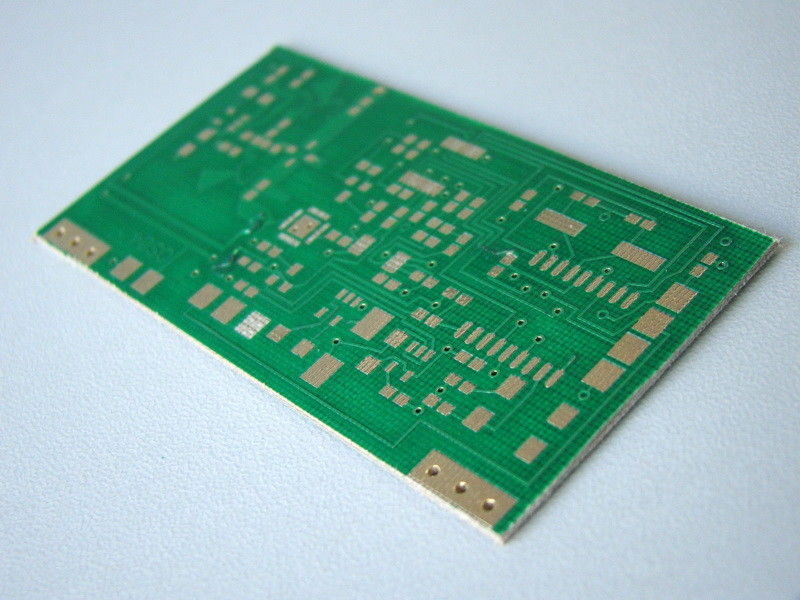

1. Double-Sided FR4 υλικός 1 oz πίνακας PCB χαλκού
2. Πράσινη μάσκα ύλης συγκολλήσεως, χρυσός βύθισης
3. με την ανταγωνιστική τιμή
Γενική ικανότητα προδιαγραφών
Υλικές απαιτήσεις:
| Μέγεθος |
Max.Finshed μέγεθος |
20.9» x24.4» (530mm X 620mm) |
| Πάχος πινάκων |
Πρότυπα |
0.004» to0.16 «±10% (0.1mmto4.0mm±10%) |
| Ελάχιστος. |
Ενιαίος Double-sided: 0.008» ±0.004» (0.2mm ±0.1mm) |
| 4-στρώμα: 0.01» ±0.008» (0.4mm ±0.1mm) |
| 8-στρώμα: 0.01» ±0.008» (0.4mm ±0.1mm) |
| Τόξο και συστροφή |
< 7=""> |
| Βάρος χαλκού |
Εξωτερικό βάρος $cu |
0.5oz ~ 3.0oz |
| Εσωτερικό $cu wight |
0.5oz ~ 3.0oz |
| Φυλλόμορφα υλικά |
FR-4, FR-1, FR-2, CEM-1, CEM-3 |
Απαιτήσεις διαδικασίας:
| Μάσκα ύλης συγκολλήσεως |
Χρώμα |
πράσινος, ανοικτό πράσινο, άσπρος, μαύρος, σκοτεινός καφετής, κίτρινος, κόκκινος, μπλε |
| Ύλης συγκολλήσεως λεπτό εκκαθάρισης μασκών |
0.003» (0.07mm) |
| Πάχος |
0.0005» - 0.0007» (0.012mm0.017mm) |
| Silkscreen |
Χρώμα |
Άσπρος, μαύρος, κίτρινος, κόκκινος, μπλε, πράσινος |
| Ελάχιστο μέγεθος |
0.006» (0.15mm) |
| Η επιφάνεια τελειώνει |
HASL, PB HASL ελεύθερο, χρυσός βύθισης, ασήμι βύθισης, κασσίτερος βύθισης, O.S.P (Entek), επένδυση S/G, ENEPIG, επένδυση G/F, άνθρακας |
Ποιοτικός έλεγχος:
| Ηλεκτρική δοκιμή |
Πετώντας ελεγκτής ελέγχων |
Υ |
| Ελεγχόμενη σύνθετη αντίσταση |
Ανοχή |
±10% |
| Ελεγκτής σύνθετης αντίστασης |
Tektronix TDS8200 |
| Δρομολόγηση |
Δοκιμή μύλων τελών |
± 0.006» (0.15mm) |
| CNC ανοχή |
±0.004» (0.1mm) |
| Β-περικοπή βάθους β-περικοπών |
FR-4 (1/3+0.1mm) FR-1, FR-2, CEM-1, CEM-3 (1/2+0.1MM) |
| Β-ΠΕΡΙΚΟΠΗ γωνίας β-περικοπών |
15°, 18°, 30° |
| Β-ΠΕΡΙΚΟΠΗ |
γραμμή, τρύπα, V-shape |
Ικανότητα κατασκευής για τον πίνακα PCB
1). Υλικός τύπος: Cem-3, FR-4, FR-4-TG170/TG180, αλόγονο ελεύθερο, Rogers, Αρλόν, Taconic, Isola, PTFE, Bergquist
2). Επεξεργασία επιφάνειας: HASL, HASL αμόλυβδο, HAL, χρυσός λάμψης, χρυσός βύθισης, OSP, χρυσό δάχτυλο
Palting, εκλεκτική παχιά χρυσή επένδυση, ασήμι βύθισης, κασσίτερος βύθισης, μελάνι άνθρακα, peelable μάσκα
3). Χρώμα μασκών ύλης συγκολλήσεως: Green/MATT πράσινος/μπλε/Yello/λευκό/ο Μαύρος/κόκκινο
4). Μέγεθος πινάκων: 650mm*1000mm
5). Στρώμα πινάκων: 1L-26L
6). Πάχος πινάκων: 0.2mm 6.0mm
7). Τελειωμένο πάχος χαλκού: 0.5 OZ 6 OZ
8). Ελάχιστο μέγεθος τρυπημένων με τρυπάνι τρυπών: 3mil (0.075mm)
9). Ελάχιστα πλάτος γραμμών/διάστημα γραμμών: 3mil/3mil
10). Πάχος χαλκού στην τρύπα: >20um
11). Ανοχή πάχους πινάκων: ±10%
12). Ανοχή περιλήψεων: Δρομολόγηση: ±0.1mm, Punching: ±0.1mm
13). Ανοχή τρυπών: PTH: ±0.076mm, NPTH: ±0.05mm
14). ανοχή ελέγχου σύνθετης αντίστασης: ±10%
15). Στρέβλωση και συστροφή: <0>
16). Δοκιμασμένος από: Ελεγκτής πετώ-ελέγχων, ελεγκτής προσαρτημάτων, οπτική επιθεώρηση
17). Ειδικές απαιτήσεις: Θαμμένα και τυφλά vias, έλεγχος σύνθετης αντίστασης, παχύ PCB $cu, επιλεκτικότητα που καλύπτουν χρυσές 30 μικροΐντσες
18). Σκιαγράφηση: Punching, δρομολόγηση, β-ΠΕΡΙΚΟΠΗ, Beveling
19). Πιστοποιητικό: UL, ISO 9001, ISO14001, ROHS
20). Έχουμε ένα σύστημα διαχείρισης ποιότητας ήχου, εξασφαλίζουμε την ποιότητα όλων των προϊόντων
Κατασκευή υψηλής ακρίβειας
Η αρχή μας είναι απλή, «ενεργήστε από την καρδιά, κάνει το καλύτερο.»
Η δύναμή μας είναι ευδιάκριτη, «έτη εμπειρίας στον τομέα PCB και PCBA»
Ο στόχος μας είναι επιτεύξιμος, «να είναι ο πιό αξιόπιστος προμηθευτής του PCB και PCBA.»
Ο προσανατολισμός μας είναι σαφής, «εστίαση στα πρωτότυπα και χαμηλός στη μέση επιχείρηση όγκου»
