Εισαγωγή
Οι άκαμπτοι ευκίνητοι τυπωμένοι πίνακες κυκλωμάτων είναι πίνακες που χρησιμοποιούν έναν συνδυασμό εύκαμπτων και άκαμπτων τεχνολογιών πινάκων σε μια εφαρμογή. Οι περισσότεροι άκαμπτοι ευκίνητοι πίνακες αποτελούνται από τα πολλαπλάσια στρώματα των εύκαμπτων υποστρωμάτων κυκλωμάτων που συνδέονται με έναν ή περισσότερους άκαμπτους πίνακες εξωτερικά ή/και εσωτερικά, ανάλογα με το σχέδιο της εφαρμογής. Τα εύκαμπτα υποστρώματα σχεδιάζονται για να είναι σε μια σταθερή κατάσταση ευκίνητου και διαμορφώνονται συνήθως στη λυγισμένη καμπύλη κατά τη διάρκεια της κατασκευής ή της εγκατάστασης.
Τα άκαμπτα ευκίνητα σχέδια είναι πιό προκλητικά από το σχέδιο ενός χαρακτηριστικού άκαμπτου περιβάλλοντος πινάκων, όπως αυτοί οι πίνακες σχεδιάζονται σε ένα τρισδιάστατο διάστημα, το οποίο προσφέρει επίσης τη μεγαλύτερη χωρική αποδοτικότητα. Με να να σχεδιάσουν σε τρεις διαστάσεις οι άκαμπτοι ευκίνητοι σχεδιαστές μπορούν να στρίψουν, να διπλώσουν και να κυλήσουν τα εύκαμπτα υποστρώματα πινάκων για να επιτύχουν την επιθυμητή μορφή τους για τη συσκευασία της τελικής εφαρμογής.
Υλικοί τύποι
FR-4, cem-1, cem-3, IMS, υψηλό TG, υψηλή συχνότητα, αλόγονο ελεύθερο, βάση αργιλίου, βάση πυρήνων μετάλλων
Επεξεργασία επιφάνειας
HASL (LF), χρυσός λάμψης, ENIG, OSP (αμόλυβδο συμβατό σύστημα), μελάνι άνθρακα,
Peelable S/M, βύθιση Ag/Tin, χρυσή επένδυση δάχτυλων, χρυσό δάχτυλο ENIG+
Διαδικασία παραγωγής
Είτε παράγοντας τις ποσότητες άκαμπτων ευκίνητων πρωτοτύπων είτε παραγωγής που απαιτούν την άκαμπτη ευκίνητη επεξεργασία PCB μεγάλων κλιμάκων και τη συνέλευση PCB, η τεχνολογία αποδεικνύεται καλά και αξιόπιστος. Η ευκίνητη μερίδα PCB είναι ιδιαίτερα καλή στην υπερνίκηση των ζητημάτων διαστήματος και βάρους με τους χωρικούς βαθμούς ελευθερίας.
Η προσεχτική εξέταση των ευκίνητος-άκαμπτων λύσεων και μια κατάλληλη αξιολόγηση των διαθέσιμων επιλογών στα πρώτα στάδια στην άκαμπτη ευκίνητη φάση σχεδίου PCB θα επιστρέψουν τα σημαντικά οφέλη. Είναι κρίσιμο το άκαμπτο ευκίνητο fabricator PCB περιλαμβάνεται νωρίς στη διαδικασία σχεδίου για να εξασφαλίσει το σχέδιο και οι υπέροχες μερίδες είναι και στο συντονισμό και για να αποτελέσουν τις παραλλαγές τελικών προϊόντων.
Η άκαμπτη ευκίνητη φάση κατασκευής είναι επίσης πιό σύνθετη και χρονοβόρα από την άκαμπτη επεξεργασία πινάκων. Όλα τα εύκαμπτα συστατικά της άκαμπτης ευκίνητης συνέλευσης έχουν τον απολύτως διαφορετικό χειρισμό, χαρακτική και διαδικασίες συγκόλλησης από τους άκαμπτους FR4 πίνακες.
Εφαρμογή
Οδηγήσεων, τηλεπικοινωνίες, εφαρμογή υπολογιστών, φωτισμός, μηχανή παιχνιδιών, βιομηχανικά καταναλωτικά ηλεκτρονικά ελέγχου, δύναμης, αυτοκινήτων και υψηλών σημείων, ect.a
Λεπτομέρειες:
|
Υψηλό φως: | Αμόλυβδο PCB,PCB υψηλής συχνότητας |
---|

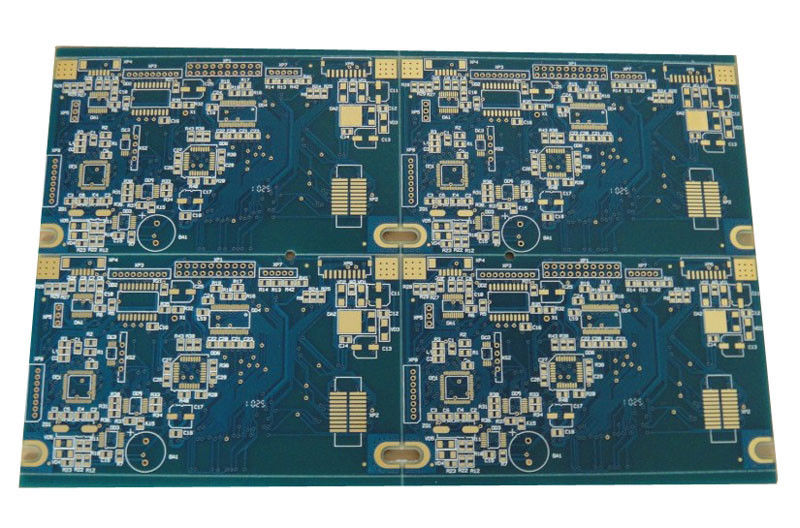

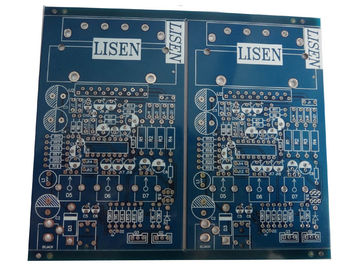

1oz άκαμπτο στρώμα μπλε Soldermask πινάκων PCB επίδειξης των οδηγήσεων FR4 4
Όνομα PCB: | Πίνακας PCB επίδειξης οδηγήσεων | Αρίθμηση στρώματος | 4 στρώμα |
Υλικό βάσεων: | FR4 | Πάχος πινάκων: | 1.6mm |
Πάχος χαλκού: | 1oz | Ελάχιστο μέγεθος τρυπών: | 0.4mm |
Ελάχιστο πλάτος γραμμών/διάστημα: | 0.15mm/0.15mm | Επεξεργασία επιφάνειας: | Χρυσός βύθισης |
Χρώμα μασκών ύλης συγκολλήσεως: | Μπλε | Χρώμα Silkscreen: | Άσπρος |
Αρχικός: | Σπίτι PCB Shenzhen | Υπηρεσία: | PCB & PCBA |
Περιγραφή:
Το σπίτι πινάκων κυκλωμάτων εκτύπωσης της Κίνας ειδικεύεται στο πρωτότυπο PCB και την κατασκευή παραγωγής PCB μικρής ποσότητας. Οι γραμμές κατασκευής πινάκων κυκλωμάτων εκτύπωσής μας βρίσκονται στην Κίνα, οι οποίες επιτρέπουν σε μας για να παρέχουν υψηλό - ποιότητα, σφιχτοί τυπωμένοι ανοχή πίνακες κυκλωμάτων σε ανταγωνιστικές τιμές.
Από τον πίνακα κυκλωμάτων εκτύπωσής μας, είστε σε θέση να πάρετε τη στιγμιαία επαφή με μας για να πάρετε το σε απευθείας σύνδεση απόσπασμα PCB μόνο για να μας σας πείτε απαίτηση και να μας στείλετε το PCB Gerber. Η ομάδα μας περιμένει σας.
Εφαρμογές:
Συστήματα ελέγχου, επίδειξη των οδηγήσεων, ψηφιακά συστήματα θεάτρων, κενές επιδείξεις ηλεκτρονικής σωλήνων, γραμμικές μηχανές και προϊόντα κινήσεων, διαγνωστικά εργαλεία υπολογιστών, τράβηγμα-ετικέττα λαχειοφόρων αγορών και γρατσουνιά-από τις μηχανές εισιτηρίων, τα ηλεκτρονικά συστήματα ασφαλείας θέσεων πώλησης (POS), αυτοματοποιημένο ITVMs (μηχανές εισιτηρίων), την αυτοεξυπηρέτηση ATMs και τα περίπτερα, τους ελέγχους πορτών ασφάλειας, τον έλεγχο καρτών πορτών, την ηλεκτρονική κλειδαριά, τα μέρη αεροσκαφών/εξοπλισμός, τα συστήματα μεταγωγής, τον τερματικό εξοπλισμό, δημόσια τις προσιτές μηχανές πώλησης εξοπλισμού, τα τοποθετώντας συστήματα ακρίβειας, το σύστημα ρομποτικής, το σύστημα καθαρισμού νερού, την κεραία, την ηλεκτρονική κιθάρων, τους δείκτες θέσης, τους ελεγκτές, τα προϊόντα μνήμης και μη-μνήμης, δικτύωση, ασύρματες επικοινωνίες ect.
Προδιαγραφή:
Αρίθμηση στρώματος |
Ενιαίο πλαισιωμένο, 2L, 4L, 6L, 8L, στρώματα 10L-26 |
Υλικό βάσεων |
FR4, υψηλό Tg FR4, cem-3, βάση αργιλίου, πυρήνας χαλκού, υψηλή συχνότητα, Polyimide το (PI), πολυεστέρας (PET), Rogers RO4350, Polyimide, τεφλόν, ντυμένα θερμικά υποστρώματα χαλκού Getek |
Πάχος πινάκων |
0.2mm, 0.4mm, 0.8mm, 1.0mm 1.2mm.1.6mm.2.0mm2.4mm, 3.2mm, 4.0mm |
Μέγιστο μέγεθος πινάκων |
580mmx700mm |
Πάχος χαλκού |
0.5oz, 1oz, 2oz, 3oz., 4oz, 5oz, 6oz |
Ελάχιστο μέγεθος τρυπών |
0.2mm |
Ελάχιστα ίχνος/διάστημα |
4mil/4mil |
Η επιφάνεια τελειώνει |
HASL (επίπεδο ύλης συγκολλήσεως ζεστού αέρα), PB ελεύθερο HASL, Electroless νικέλιο και χρυσός βύθισης (ENIG), καλύπτοντας χρυσά, χρυσά δάχτυλα (χρυσός συνδετήρας), ασημένια βύθιση, οργανική επιφάνεια Protectant το (OSP), Electroless βύθιση το χρυσό (ENEPIG), σκληρός χρυσός παλλάδιου νικελίου Electroless |
Μάσκα ύλης συγκολλήσεως |
Πράσινος, κόκκινος, μπλε, μαύρος, μεταλλίνη πράσινη, πορτοκάλι |
Οθόνη μεταξιού |
Άσπρος, κίτρινος, μαύρος |
Επεξεργασία PCB |
Σημείωση, διαδρομή, β-αποτέλεσμα, αντίθετος νεροχύτης, λοξότμηση, διακοπές και αυλακώσεις |
Ποιοτικός έλεγχος |
ΕΠΙ 6012 κατηγορία 2, ηλεκτρική δοκιμή, δοκιμή ελέγχων πετάγματος, δοκιμή 100% Netlist |
Ειδική τεχνολογία |
Ο έλεγχος Impendence, PCB Differencial τύπωσε τον πίνακα κυκλωμάτων, το PCB Peelabemask, το PCB HDI υψηλής πυκνότητας, την εκτύπωση μελανιού άνθρακα, το βαρύ PCB χαλκού, τους πίνακες κυκλωμάτων πυρήνων μετάλλων, τον ντυμένο τυπωμένο PCB συνδέοντας με καλώδιο πίνακα χαλκού, τυφλό & θαμμένο Vias, τρυπημένο με τρυπάνι λέιζερ Vias, πίνακες καψίματος, Backplanes, που συνδέθηκαν heatsinks, ελεγχόμενη διάτρηση βάθους, ελεγχόμενη σύνθετη αντίσταση, γεμισμένα/συνδεμένα vias, βαρύς χαλκός, HDI, PCB μεγάλου σχήματος, vias ακτημόνων, τυπωμένη ηλεκτρονική, RF
|
Πλεονέκτημα:
1. Προσφέρουμε τα χαμηλού κόστους πρωτότυπα PCB. Κανένα ελάχιστο όριο διαταγής.
2. Γρήγορη αναφορά, γρήγορη απάντηση 24 ώρας.
3. Το εργοστάσιο PCB μας είναι ISO/TS που εγκρίνεται και με τις υψηλές & προηγμένες ικανότητες παραγωγής.
4. Είμαστε πλήρης φορέας παροχής υπηρεσιών. Οι υπηρεσίες μας περιλαμβάνουν το PCB κατασκευαστικός, συνέλευση PCB, συστατική πρόσβαση, διάτρητο, επίσης σχεδιάγραμμα PCB, από την προδιαγραφή στη με το κλειδί στο χέρι υπηρεσία τελικής παραγωγής. Είναι η καλή επιλογή σας για τις λύσεις ενός PCB στάσεων.
5. Παρέχουμε την τεχνική και επαγγελματική υποστήριξη, ικανοποιητική εξυπηρέτηση πελατών.
Μας ελάτε σε επαφή με με την απαίτηση PCB λεπτομέρειάς σας τώρα!
